Резиме на написот:Како што се развиваат системите за индустриски екрани, инженерите често се соочуваат со практичен предизвик: поврзување на современи извори на сигнал LVDS со TFT LCD панели кои сè уште се потпираат на TTL/RGB интерфејси. НаТабла за конверзија на сигнал од LVDS во TTLодSKY-TDMобезбедува практичен мост помеѓу овие две технологии за прикажување, помагајќи им на производителите на опрема повторно да ги користат постоечките LCD панели, истовремено намалувајќи ги трошоците за редизајн, времето за развој и сложеноста на интеграцијата. Со дизајн на ПХБ од индустриско ниво, стабилен пренос на сигнал, интегрирано возење со LED позадинско осветлување, прилагодлив VCOM и поддршка за прилагодување, овој тип на табла за конверзија е погоден за индустриски HMI, медицинска опрема, вградени системи, опрема за транспорт и други апликации за прикажување.
АнТабла за конверзија на сигнал од LVDS во TTLе коло за интерфејс на екранот дизајнирано да ги конвертира сигналите на диференцијалниот приказ на LVDS во паралелни сигнали TTL/RGB што ги бараат компатибилните TFT LCD панели. Оваа функција станува особено важна кога индустриски компјутер, вграден контролер или извор на екран обезбедува излез LVDS додека избраниот LCD панел користи интерфејс TTL/RGB.
Наместо да го заменат инаку соодветен LCD панел или да го редизајнираат целиот контролен систем, инженерите можат да воведат табла за конверзија помеѓу изворот на сигналот и екранот. Овој пристап може да биде особено вреден за надградба на стара опрема, приспособени индустриски дисплеи и проекти каде постојниот LCD инвентар треба да остане во употреба.

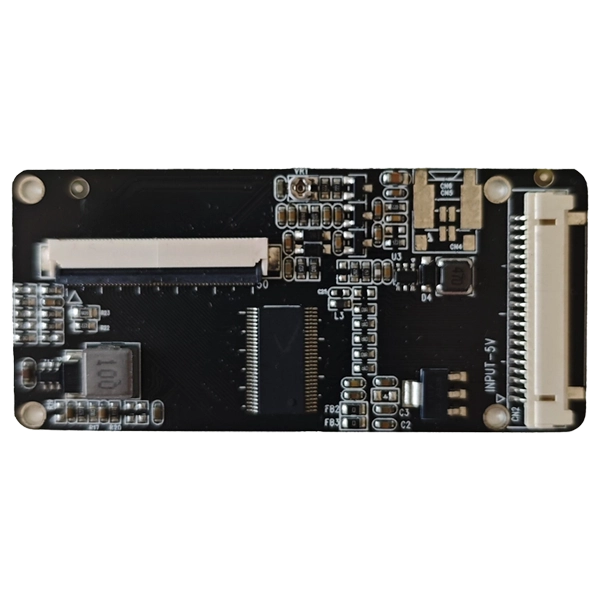

Решението на SKY-TDM е дизајнирано околу интеграцијата на индустриски екрани. Стандардната конфигурација поддржува ан8-битен LVDS влези а50-пински TTL/RGB LCD излез, со влезно напојување од 5V, интегриран двигател за LED, прилагодување VCOM и опсег на работна температура од-20°C до +70°C.
Интерфејсите за прикажување не се секогаш заменливи. LVDS и TTL/RGB користат различни методи за пренос на податоци за сликата, што значи дека директната врска генерално не е можна кога изворот и LCD панелот користат различна архитектура на интерфејсот.
Ова создава неколку предизвици за производителите на OEM опрема:
Правилно дизајнираната табла за конверзија го решава несовпаѓањето на интерфејсот, додека остатокот од архитектурата на екранот го задржува релативно непроменет. За производителите кои ја надградуваат старата опрема, ова може да обезбеди поефикасен пат отколку редизајнирање на целосниот систем за прикажување.
Интегритетот на сигналот е еден од најважните фактори во конверзијата на екранот. Оптимизираното диференцијално рутирање помага да се намали изобличувањето на сигналот и поддржува стабилен пренос на слика помеѓу изворот LVDS и колото за конверзија.
Индустриската опрема често работи заедно со мотори, прекинувачки напојувања, уреди за комуникација и други извори на електромагнетни пречки. Внимателно дизајниран распоред на ПХБ и архитектура за напојување може да помогне да се намалат несаканите пречки и да се подобри целокупната стабилност на системот.
Плочката обезбедува TTL/RGB 50-пински LCD интерфејс за компатибилни TFT панели. Интерфејсот вклучува RGB податоци, сигнали за синхронизација, часовник, сигнали поврзани со напојување, VCOM, ресетирање и други врски за контрола на екранот.
Интегрираниот двигател за LED позадинско осветлување помага да се поедностави целокупната архитектура на екранот. Наместо да набавуваат повеќе независни кола, производителите на опрема можат да ги интегрираат функциите за конверзија и позадинско осветлување во покомпактно решение за екранот.
Прилагодувањето VCOM обезбедува дополнителна флексибилност при усогласување на плочата со различни LCD панели. Инженерите можат фино да ја подесат конфигурацијата на екранот за да помогнат да се постигнат соодветни перформанси на сликата за избраниот панел.
Проектите за интеграција на екранот често бараат приспособени конектори, дефиниции на пинови, должина на кабли, места за монтирање, конфигурации на фирмверот или параметри за тајмингот на LCD екранот. Производителот на табла за конверзија способен да ги приспособи овие елементи може значително да ја намали работата за интеграција за OEM клиентите.
Следната табела ја сумира типичната конфигурација на SKY-TDMТабла за конверзија на сигнал од LVDS во TTL. Вистинските спецификации може да се разликуваат во зависност од избраниот LCD панел и приспособените барања на проектот.
| Ставка | Типична спецификација |
|---|---|
| Влезен интерфејс | LVDS, 8-битен |
| LCD излезен интерфејс | TTL/RGB, 50-пински |
| Влезен напон | 5V |
| Возач за задно осветлување | Интегриран LED драјвер |
| VCOM прилагодување | Поддржано |
| Работна температура | -20°C до +70°C |
| Прилагоден дизајн | Поддржано |
| Типичен LVDS конектор | Интерфејс HRS DF14-20 / DF19-20 |
| LCD конектор | TTL FFC 50-пински |
За инженерски проекти, спецификацијата на интерфејсот секогаш треба да се проверува според точниот лист со податоци на LCD панелот. Бројот на пинови сам по себе не гарантира компатибилност бидејќи дефинициите на сигналот, барањата за напон, тајмингот, ориентацијата и доделувањата на конекторите може да се разликуваат помеѓу панелите.
Флексибилноста на конверзијата од LVDS-во-TTL ја прави оваа технологија корисна за различни индустриски и вградени проекти за прикажување.
На пример, производителот на опрема може да има докажан 50-пински TTL LCD панел веќе интегриран во воспоставена машина. Ако контролорот за замена излегува LVDS наместо TTL/RGB, таблата за конверзија може да обезбеди интерфејс мост без да бара од производителот да го замени целиот склоп на екранот.
Изборот на табла за конверзија треба да започне со LCD панелот, а не едноставно со саканиот тип на конектор. Инженерите треба да ги соберат целосните информации за интерфејсот на панелот пред да направат нарачка.
Проверете дали изворот обезбедува едноканален или двоканален LVDS, длабочината на битот, времето на сигналот, барањата за напон и конфигурацијата на конекторот. Стандардното решение на SKY-TDM поддржува едноканален 8-битен LVDS влез, додека приспособените дизајни може да се оценуваат за различни барања.
50-пински TTL конектор не мора да значи дека секој LCD го користи истиот пинут. Податоците RGB, HSYNC, VSYNC, DE, DCLK, VCOM, напојувањето, позадинското осветлување и контролните сигнали треба внимателно да се споредат со дефиницијата на таблата за конверзија.
Резолуцијата на LCD екранот, часовникот со пиксели, хоризонталното тајминг, вертикалното време и барањата за синхронизација треба да одговараат на конфигурацијата на плочата. Може да бидат потребни прилагодувања на фирмверот или хардверот за различни LCD модели.
Позицијата на конекторот, должината на кабелот, димензиите на ПХБ, дупките за монтирање и достапниот простор за инсталација треба да се земат предвид во фазата на селекција. Компактен приспособен ПХБ може да ја поедностави интеграцијата во опрема со ограничен внатрешен простор.
За индустриски проекти, првичниот примерок е само еден дел од одлуката за набавка. Купувачите исто така треба да ја оценат инженерската поддршка, можностите за прилагодување, контролата на квалитетот, тестирањето на примероците, производствениот капацитет и долгорочната достапност на производите.
За индустриските купувачи, вредноста на таблата за конверзија оди подалеку од основната конверзија на сигналот. SKY-TDM го позиционира своето решение како дел од пошироката услуга за интеграција на индустриски екрани, поддржувајќи ги проектите OEM и ODM од евалуација на компатибилност преку производство.
Главните предности вклучуваат:
Овој пристап на едно место може да биде особено корисен за производителите на OEM на кои им е потребна табла за конверзија усогласена со специфичен LCD екран, наместо генеричка табла за развој. Со потврдување на LCD моделот, дефиницијата на интерфејсот, резолуцијата, конекторот и механичките барања на почетокот на проектот, инженерите можат да ги намалат ризиците за компатибилност пред масовното производство.
Стандардното решение е дизајнирано за компатибилни TFT LCD панели со помош на 50-пински TTL/RGB интерфејс. Точната компатибилност зависи од дефиницијата на пиновите на LCD-екранот, времето, резолуцијата, напонот и другите електрични барања.
Да. За проектите OEM и ODM, типовите на конектори, распоредите на пиновите, должината на каблите и дефинициите на интерфејсот може да се прилагодат според целниот LCD и структурата на опремата.
Да. Различни резолуции на LCD и барања за тајминг може да се проценат за соодветните конфигурации на хардвер или фирмвер. Инженерите треба да дадат точен LCD модел или лист со податоци за проценка на компатибилноста.
Да. Плочката е дизајнирана за интеграција на индустриски дисплеј и поддржува опсег на работна температура од -20°C до +70°C. Неговиот распоред на ПХБ, дизајнот на енергија и архитектурата на сигналот се оптимизирани за стабилно работење во тешки апликации.
Да. Може да се обезбедат соодветни склопови на кабли, вклучувајќи LVDS кабли, кабли за позадинско осветлување, кабли за напојување и приспособени приклучоци каде што е потребно.
Стандардната верзија поддржува едноканален 8-битен LVDS влез. Барањата за двоканален LVDS може да се оценат за приспособен развој на плочата во согласност со спецификациите за тајмингот и интерфејсот на целниот LCD екран.
Да. Евалуацијата на примерокот силно се препорачува за индустриски проекти. Тестирањето на таблата за конверзија со вистинскиот LCD панел и системскиот контролер може да ја потврди компатибилноста на сигналот, квалитетот на сликата, тајмингот, работата на позадинското осветлување и механичката интеграција пред производството на волумен.
АнТабла за конверзија на сигнал од LVDS во TTLможе да биде ефикасно решение кога современите системи базирани на LVDS треба да работат со постоечките TTL/RGB TFT LCD панели. Со комбинирање на стабилна конверзија на сигналот, индустриски ориентиран дизајн на ПХБ, интегрирано возење позадинско осветлување, прилагодување на VCOM и можности за прилагодување, може да им помогне на OEM да ја поедностават интеграцијата на екранот додека ја прошируваат употребливоста на постоечкиот LCD хардвер. За проекти кои бараат приспособени интерфејси, евалуација на компатибилноста со LCD екран, усогласување на кабли или поддршка за производство, изборот на искусен партнер за индустриски екран може да го направи преминот од прототип кон масовно производство многу поефикасен. Ако барате сигурен кинески производител и добавувач за прилагоденоТабла за конверзија на сигнал од LVDS во TTL, контактирајте со нассо вашиот LCD модел, дефиниција на интерфејс, резолуција и системски барања за да разговарате за соодветно решение со инженерскиот тим на SKY-TDM.
