За проекти за OEM приказ на кои им е потребна доверлива конверзија на сигналот, наТабла за рекламирање на HDMI во TTL интерфејсодSKY-TDMобезбедува практичен начин за поврзување на HDMI видео извори со TTL/RGB TFT LCD панели. Неговиот прилагодлив напон на панелот, интегрираната контрола на LED позадинското осветлување, приспособливиот фирмвер и компактниот индустриски дизајн го прават погоден за вградена опрема, терминали HMI, медицински инструменти, лабораториски уреди и други апликации за дисплеј со ограничен простор.
Таблата за рекламирање со интерфејс HDMI до TTL делува како контролен мост помеѓу видео изворот HDMI и компатибилен TFT LCD панел користејќи TTL/RGB сигнализација. За производителите на опрема, вредноста на овој тип на контролер се протега надвор од основната конверзија на сигналот. Изборот на напон на панелот, времето на екранот, управувањето со позадинското осветлување, усогласувањето на интерфејсот, конфигурацијата на фирмверот и доверливоста на ПХБ, сето тоа може да влијае на успехот на вградениот систем за прикажување. Решението SKY-TDM поддржува повеќе конфигурации на TTL интерфејс, прилагодување на напонот на панелот 3,3V/5V, интегрирана контрола на LED позадинско осветлување, приспособлив фирмвер и влез на DC од 8–18V. Овие карактеристики им помагаат на инженерите да ги намалат дополнителните кола, да ги поедностават жиците, да ја забрзаат интеграцијата на LCD екранот и да развијат пофлексибилни производи за индустриски приказ.
Содржина
- Што е АД плочка за интерфејс HDMI во TTL?
- Зошто е важна конверзијата HDMI-во-TTL за TFT LCD проекти?
- Кои се клучните карактеристики што треба да се проценат?
- Клучни технички спецификации
- Каде може да се користи таблата?
- Како треба инженерите да пристапат кон интеграцијата на LCD екранот?
- Како приспособувањето ја подобрува компатибилноста на проектот?
- Најчесто поставувани прашања
- Заклучок и поддршка на проектот

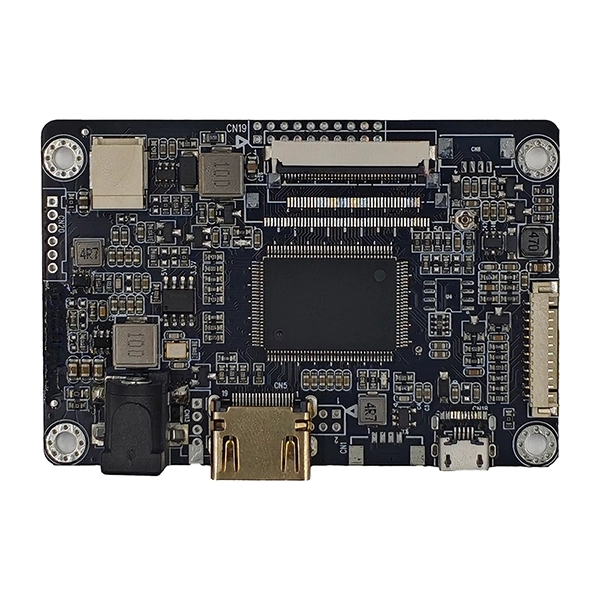

Што е АД плочка за интерфејс HDMI во TTL?
АД плочата за интерфејс HDMI во TTL е LCD контролер што ги конвертира видео информациите од изворот HDMI во формат на сигнал што може да го обработи компатибилен TTL/RGB TFT LCD панел. HDMI е широко користен од компјутери, вградени системи, индустриски контролери и други модерни дигитални видео извори, додека многу TFT LCD панели користат паралелни RGB или TTL интерфејси.
Без соодветен контролер, инженерите можеби ќе треба да го редизајнираат системот домаќин или да развијат дополнителни кола за конверзија на сигналот. Посебната контролна плоча обезбедува подиректна патека за интеграција и може да комбинира обработка на сигналот, управување со енергијата на панелот, конфигурација на времето и контрола на позадинското осветлување во едно компактно решение.
SKY-TDM HDMI во TTL интерфејс АД плочата е специјално дизајнирана за индустриска интеграција на LCD. Според неговите спецификации на производот, тој поддржува излезни конфигурации на екранот TTL/RGB, прилагодлив напон на панелот 3,3V или 5V, интегриран LED драјвер, приспособлив фирмвер и опсег на напојување од 8–18V DC.
Зошто е важна конверзијата HDMI-во-TTL за TFT LCD проекти?
Интеграцијата на екранот често вклучува повеќе од избор на LCD екран со правилни физички димензии. Инженерите, исто така, мора да одговараат на изворот на видео, интерфејсот, напонот, времето, позадинското осветлување, конекторот и механичката структура.
Соодветен HDMI-to-TTL контролер може да помогне во решавањето на неколку вообичаени предизвици за интеграција:
- Компатибилност со интерфејс:Обезбедува практична врска помеѓу HDMI видео изворите и TTL/RGB TFT панелите.
- Усогласување на моќноста:Прилагодливиот напон на панелот помага да се приспособат различните електрични барања за LCD екран.
- Управување со позадинско осветлување:Интегрираната LED контрола на позадинското осветлување ја намалува потребата за посебно коло на возачот.
- Адаптација на фирмверот:Времето на прикажување и другите параметри може да се прилагодат за одредени LCD модели.
- Компактна инсталација:Малиот распоред на контролорот може да биде вреден каде што просторот за куќиште е ограничен.
- Ефикасност на развојот:Подготвената архитектура на контролорот може да го намали обемот на развој на интерфејсот на екранот што го бара тимот на OEM.
Кои се клучните карактеристики што треба да се проценат?
1. Повеќекратни конфигурации на интерфејс TTL/RGB
Различни TFT панели можат да користат различни назначувања на FPC пинови и конфигурации на сигнали. Плочката поддржува неколку аранжмани на интерфејс, вклучувајќи 40-пински и 50-пински RGB конфигурации, давајќи им на инженерите поголема флексибилност при изборот на соодветни панели.
2. Прилагодлив напон на панелот
Контролорот поддржува изборен излезен напон на панелот 3,3V и 5V. Ова е важно бидејќи снабдувањето со некомпатибилен напон може да предизвика нестабилност на екранот или потенцијално да ја оштети електрониката на панелот. Изборот на напон секогаш треба да се проверува според електричните спецификации на производителот на ЛЦД.
3. Интегриран двигател за LED позадинско осветлување
Вграденото коло за контрола на позадинското осветлување ја поедноставува системската архитектура со комбинирање на контролата на екранот и управувањето со LED позадинското осветлување на истата плоча. Интерфејсот со позадинско осветлување обезбедува напојување, вклучување/исклучување и врски поврзани со PWM/Vadj за контрола на ниво на системот.
4. Приспособлив фирмвер
На LCD панелите им се потребни соодветни временски параметри за правилно прикажување на сликите. Приспособувањето на фирмверот може да опфати параметри како што се резолуцијата, времето, ориентацијата на екранот, логото за подигање и конфигурацијата на OSD, во зависност од барањата на проектот.
5. Индустриско-ориентиран дизајн
Индустриската опрема може да работи постојано и може да има електрични пречки, температурни варијации и ограничувања на просторот. Контролерот е дизајниран со стабилно управување со енергијата, оптимизирано насочување на сигналот и инженерство свесно за EMI за поддршка на вметнати апликации кои бараат многу.
Клучни технички спецификации
Следната табела ги сумира главните објавени спецификации на таблата за AD за интерфејс HDMI до TTL:
| Карактеристика | Спецификација | Вредност за интеграција |
|---|---|---|
| Видео влез | HDMI | Се поврзува со современи HDMI видео извори |
| LCD излез | TTL / RGB / LVDS | Поддржува флексибилна интеграција на екранот |
| Напон на панелот | 3,3V / 5V | Се прилагодува на различни барања за моќност на панелот |
| Контрола на позадинско осветлување | Интегриран LED драјвер | Го намалува надворешното коло за позадинско осветлување |
| Напојување | DC 8–18V | Погоден за различни архитектури со вградена моќност |
| OSD | Поддржана надворешна тастатура | Овозможува прилагодување на екранот свртен кон корисникот |
| Фирмвер | Приспособливо | Дозволува конфигурација на екранот специфичен за проектот |
| Работна температура | -20°C до 80°C | Поддржува широк индустриски оперативен опсег |
Инженерите треба да ги потврдат целосните електрични, временски, механички и спецификации на конекторот на избраниот LCD панел пред да направат нарачка или да започнат со масовно производство.
Каде може да се користи таблата?
Компактната архитектура и интерфејсот на екранот што може да се конфигурира ја прави таблата за реклама со интерфејс HDMI во TTL корисна за различни вградени апликации. Типични случаи на употреба вклучуваат:
- Индустриски HMI:Поврзете индустриски компјутери или контролери со компактните екрани на операторот TFT.
- Медицински инструменти:Обезбедете интерфејс за приказ за дијагностичка, мониторинг и лабораториска опрема.
- Пренослива опрема за тестирање:Поддржете компактни дисплеи каде просторот на ПХБ и управувањето со енергијата се важни.
- Автоматизација на зградата:Модули за приказ на погон што се користат во терминалите за контрола и следење.
- Безбедносна опрема:Интегрирајте ги TFT дисплеите во компактните уреди за следење и контрола.
- Вградени терминали:Обезбедете поврзување HDMI-to-TTL за приспособени индустриски и паметни уреди.
Овие апликации генерално споделуваат слични барања: стабилен пренос на слика, предвидлива компатибилност на панелот, компактна инсталација и контролер што може да се прилагоди на конечната конфигурација на LCD.
Како треба инженерите да пристапат кон интеграцијата на LCD екранот?
Доверлив проект за прикажување треба да започне со спецификациите на LCD панелот, наместо едноставно да избира контролер врз основа на влезниот конектор. Структурната проверка на компатибилноста може да спречи скапи редизајнирање подоцна во развојот.
- Идентификувајте го LCD моделот:Потврдете го точниот број на дел од панелот и листот со податоци.
- Проверете го интерфејсот:Проверете дали панелот ја користи потребната конфигурација на пиновите TTL/RGB.
- Потврдете го напонот:Поставете ја поставката за напон на панелот на контролорот со спецификацијата на LCD екранот.
- Потврдете го времето:Проверете го часовникот со пиксели, хоризонталното време, вертикалното време, синхронизацијата и сродните параметри.
- Одговарајте на позадинското осветлување:Потврдете ги LED напонот, струјата, барањата за PWM и конфигурацијата на конекторот.
- Проверете ги механичките детали:Потврдете ја ориентацијата на FPC, положбата на конекторот, димензиите на плочата и барањата за монтирање.
- Тестирајте го комплетното склопување:Оценете ја стабилноста на сликата, однесувањето при стартување, контролата на осветленоста, перформансите на температурата и долгорочното работење.
Обезбедувањето на ЛЦД листот со податоци, наменетата апликација, влезниот извор и ограничувањата на оградата на добавувачот на контролорот може да го направи процесот на усогласување значително поефикасен.
Како приспособувањето ја подобрува компатибилноста на проектот?
Стандардните контролни табли се корисни за вообичаени апликации, но OEM производите често имаат барања што не можат да се решат со генеричка конфигурација. Според тоа, прилагодувањето на фирмверот и хардверот може да стане важен дел од развојот на екранот.
SKY-TDM обезбедува опции за прилагодување кои можат да вклучуваат:
- LCD резолуција и конфигурација на тајмингот
- Прикажете го прилагодувањето на стапката на слики и параметрите на сликата
- Приспособување на логото на подигање и интерфејс за стартување
- Конфигурација на менито за OSD
- Приспособување на ориентацијата на екранот
- Поклопување на TTL/RGB кабел и FPC конектор
- Осветленост на позадинското осветлување и оптимизација на секвенцата на моќност
- Приспособување на свилен екран со ПХБ и приватна етикета
- Механичка монтажа адаптација
Овој пристап е особено корисен за производителите на OEM кои развиваат опрема со дефиниран LCD модел, приспособено куќиште или долг животен циклус на производот. SKY-TDM, исто така, обезбедува пошироки можности за интеграција на екранот што покрива панели на допир, LCD дисплеи и LCD табли за драјвери, што може да помогне во поедноставувањето на повеќекомпонентните извори.
Најчесто поставувани прашања
П1: Кои LCD панели можат да работат со AD плочка со интерфејс HDMI во TTL?
Плочката е дизајнирана за компатибилни TTL/RGB TFT LCD панели. Компатибилноста зависи од интерфејсот на панелот, резолуцијата, времето, напонот, конекторот и барањата за позадинско осветлување. Обезбедувањето на точниот LCD модел му помага на инженерскиот тим да ја потврди компатибилноста.
П2: Може ли фирмверот да се прилагоди за специфичен LCD екран?
Да. Фирмверот може да се приспособи според барањата на проектот, вклучувајќи го времето на прикажување, резолуцијата, ориентацијата, логото за стартување и поставките поврзани со OSD.
П3: Дали таблата вклучува драјвер за позадинско осветлување?
Да. Контролорот вклучува интегриран двигател за LED позадинско осветлување, што помага да се намали потребата за дополнителен надворешен модул за контрола на позадинското осветлување.
П4: Каков напон на панелот поддржува контролорот?
Објавените спецификации укажуваат на изборни опции за напон на панелот 3,3V и 5V. Правилното поставување треба да се избере според спецификациите на производителот на LCD екранот.
П5: Дали таблата е погодна за индустриска опрема?
Да. Производот е дизајниран за индустриски ориентирани апликации како што се терминали HMI, медицинска опрема, лабораториски инструменти, преносни уреди за тестирање и вградени системи за контрола. Нејзиниот објавен работен температурен опсег е -20°C до 80°C.
П6: Дали SKY-TDM може да обезбеди соодветни кабли?
Да. SKY-TDM поддржува интерфејс и усогласување на кабли за проекти за интеграција на екранот, вклучувајќи приспособени TTL/RGB сигнал кабли и FPC конекции.
П7: Дали клиентите на OEM можат да побараат приспособено брендирање?
Да. Достапното прилагодување може да вклучува ознаки на свилен екран на ПХБ, пакување со приватна етикета, ексклузивен фирмвер и други барања специфични за проектот.
Заклучок и поддршка на проектот
Изборот на вистинскиот контролер на екранот може значително да влијае на ефикасноста и доверливоста на вградениот LCD проект. АД плочата за интерфејс HDMI во TTL обезбедува практичен мост помеѓу изворите на видео HDMI и TTL/RGB TFT панелите додека комбинира конверзија на сигнал, управување со енергијата на панелот, контрола на позадинското осветлување и конфигурација на фирмверот во компактно решение. За производителите на OEM, можноста за прилагодување на времето, фирмверот, каблите, конекторите и механичките детали може дополнително да го поедностави развојот на производот и да поддржи стабилно долгорочно производство.
Ако развивате индустриски HMI, медицински инструмент, лабораториски уред, пренослив тестер или друг производ со вграден екран, SKY-TDM може да помогне да се процени вашиот LCD модел и барањата на системот. Истражете ја таблата за АД со интерфејс HDMI во TTL иликонтактирајте со нассо вашиот LCD лист со податоци, бараниот интерфејс, количината и барањата за прилагодување за да разговарате за соодветно решение за контролорот на екранот.
