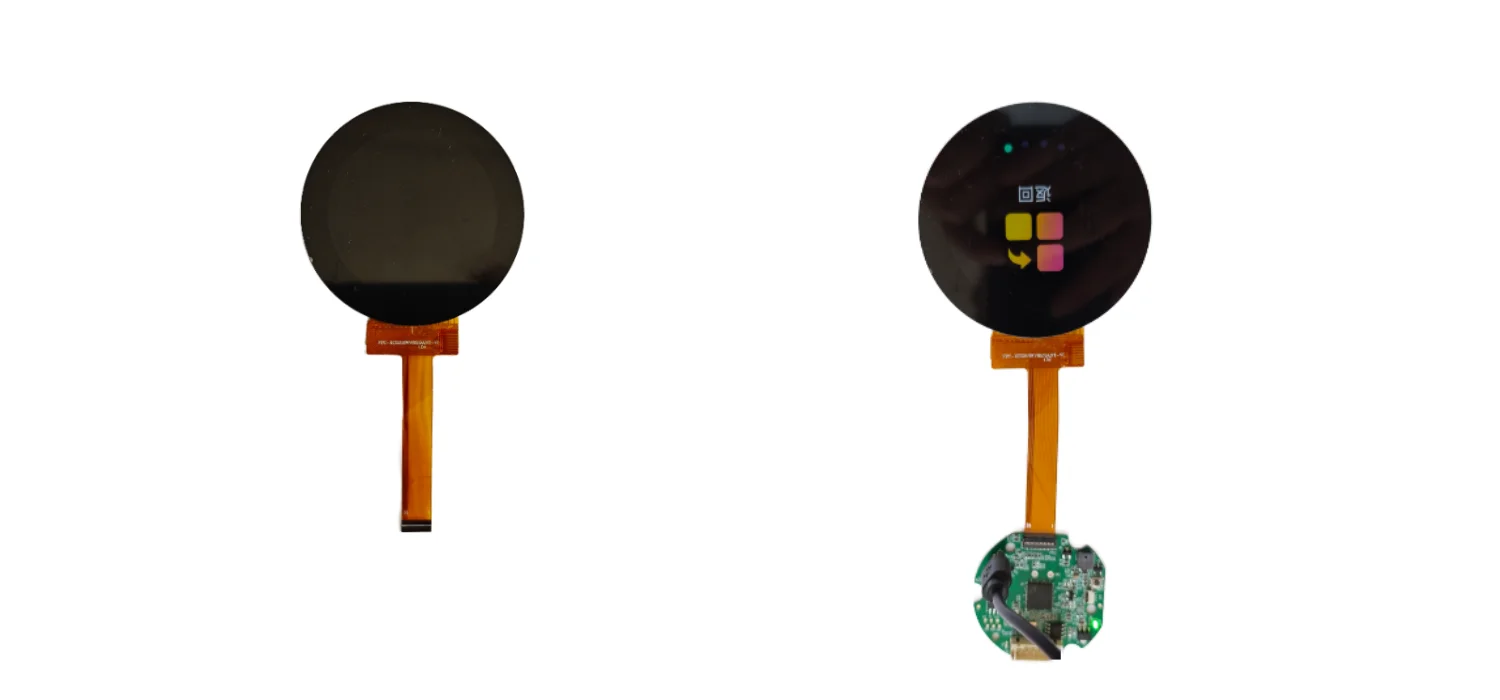

Ова е кружен екран на допир од 2,1 инчи специјално дизајниран за паметни домашни апарати и компактни контролни панели. SKY-TDM може да го прилагоди екранот на допир според вистинската структура на вашата опрема и барањата за интеракција човек-машина (HMI).
Ова решение со кружен екран на допир од 2,1 инчи има резолуција од 480x480 и приближна големина од 56,18 x 59,71 x 2,26 милиметри. Тој е компактен по структура. Користи IC на драјверот ST7701 и поддржува RGB интерфејс (кој може да се прилагоди како интерфејс MIPI).
Ние обезбедуваме приспособени решенија за дисплеј за да ги задоволиме вашите основни потреби и ви помагаме беспрекорно да ги интегрирате компонентите на екранот во целокупниот индустриски дизајн на вашата опрема.
Кружните дисплеи се повеќе ги заменуваат традиционалните квадратни екрани во паметните домашни апарати.
Беспрекорен индустриски дизајн: кружните дисплеи го елиминираат визуелниот конфликт помеѓу правоаголниот екран и заоблените, цилиндрични форми вообичаени во машините за кафе, прочистувачите на воздухот и паметните звучници. Екранот се интегрира во силуетата на производот наместо да ја крши.
Замена на копче: Многу апарати сè уште користат физички ротирачки копчиња за избор на температура, брзина или режим. Кружниот дисплеј на допир може дигитално да ја реплицира функцијата на копчето со динамични икони, прилагодлива чувствителност и без механичко абење, додека нуди повеќе информации од печатениот бројчаник.
Подобро користење на компактен простор: во мали контролни панели, кружниот распоред ги избегнува залудно потрошените аголни површини на правоаголните екрани. Низата со квадратни пиксели од 480×480 природно се мапира на тркалезна област за гледање, искористувајќи го целосно достапниот регион за прикажување.
Посилен визуелен фокус: кружните интерфејси го привлекуваат окото на корисникот кон центарот на контролната табла, што е идеално за примарни функции како старт/стоп, прилагодување на температурата или избор на режим во паметните машини за кафе и кујнските апарати.
Конзистентна естетика низ производните линии: брендовите на апарати можат да се стандардизираат на модули со кружен екран во повеќе производи: машини за кафе, прочистувачи на воздух, машини за перење создавајќи унифициран дизајнерски јазик, истовремено поедноставувајќи ги набавките и залихите.
Интеграција на допир + дисплеј: Во комбинација со оптичко поврзување и PCAP допир, кружниот дисплеј станува запечатена предна плоча што лесно се чисти, критична за кујнските апарати изложени на влага, маснотии и секојдневно чистење.
За паметни домашни апарати, во споредба со традиционалните структури со воздушни празнини, оптичкото поврзување обезбедува поинтегриран ефект на екранот, истакнувајќи го премиум чувството на производот.
Со беспрекорно поврзување на панелот на допир со екранот, ова решение ефикасно ги минимизира рефлексиите на видливата светлина предизвикана од воздушниот јаз и го спречува навлегувањето на влага во различни нивоа на влажност. Создава многу почиста предна површина, што го прави особено идеален за домашни производи со тешки естетски барања.
Оваа технологија може широко да се примени во различни дизајни на апарати, како што се паметни машини за кафе, прочистувачи на воздух, кујнски апарати, контролни панели на машината за перење и паметни печки.
Одликувајќи се со исклучително компактен механички отпечаток од само 56,18 × 59,71 × 2,26 mm, решението со кружен екран на допир од 2,1 инчи е совршено прилагоден за апликации со строги внатрешни ограничувања на просторот. Неговата резолуција од 480x480 обезбедува квадратен кориснички интерфејс кој беспрекорно се интегрира во склопот на компактни контролни панели.
Можеме да разговараме за приспособени решенија со нашите клиенти врз основа на следниот работен тек:
Големина на екранот → Панел на допир → Стакло на капакот → Ламиниране → Конфигурација на интерфејсот → Механичка структура
Различни проекти може да бараат различни димензии на екранот, сооднос на страни, структури за монтирање или решенија на допир приспособени на специфични случаи на употреба. Затоа, многу препорачуваме да го интегрирате сопствениот развој во раната фаза на дизајнирање на вашиот производ. Преку длабинска комуникација во врска со вашите специфични потреби, можеме да обезбедиме супериорни приспособени решенија.
Овој 2,1 инчен раствор за кружен дисплеј на допир, поддржува интерфејс на допир I2C, што овозможува беспрекорно интегрирање на функцијата на допир со главниот контролен систем на клиентот.
Во однос на перформансите на екранот, екранот се одликува со осветленост од 300 cd/m² и сооднос на контраст 800:1. Нуди широки агли на гледање до 80° во сите правци и обезбедува опции за интерфејси за прикажување RGB и MIPI.
| 1-2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15-16 | 17 | 18 | 19-22 | 23 | 24-30 |
| VCC | РЕСЕТИРАЈ | ТЕ | ГНД | D0N | D0P | ГНД | D1N | D1P | ГНД | CLKN | CLKP | ГНД | NC | ГНД | ЛЕДА | ЛЕДК | IOVCC | NC |
| 1 | 2-3 | 4 | 5 | 6 | 7-8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16-21 | 22-27 | 28-33 | 34 | 35 | 36 | 37 | 38 | 39 | 40 |
| ЛЕДА | ЛЕДК | ГНД | VCC | РЕСЕТИРАЈ | NC | СДА | SCK | CS | DCLK | ДЕ | VS | ХС | BO-B5 | Г0-Г5 | R0-R5 | ГНД | TP-INT | ТП-СДА | TP-SCL | TP-RESET | TP-VCC | ГНД |
Овие извонредни карактеристики поставуваат практична основа за интерактивните интерфејси на компактните домашни апарати, целосно задоволувајќи ги потребите за интеракција човек-машина (HMI) на корисниците.
Секој клиент уред има уникатен интерфејс за приказ и посебен индустриски дизајн. За да ја опслужиме нашата разновидна база на клиенти, обезбедуваме сеопфатни услуги за прилагодување на OEM и ODM. Можеме да разговараме за приспособени решенија засновани на вашите специфични барања, како што се приспособени панели на допир, приспособено стакло за покривање, различни опции за интерфејс, приспособени FPC кабли, печатење на лого со свилен екран и приспособени осветлени и оптички параметри.

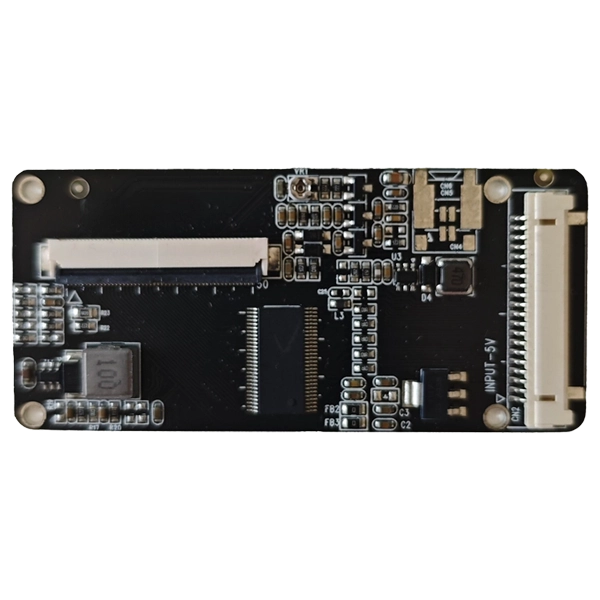

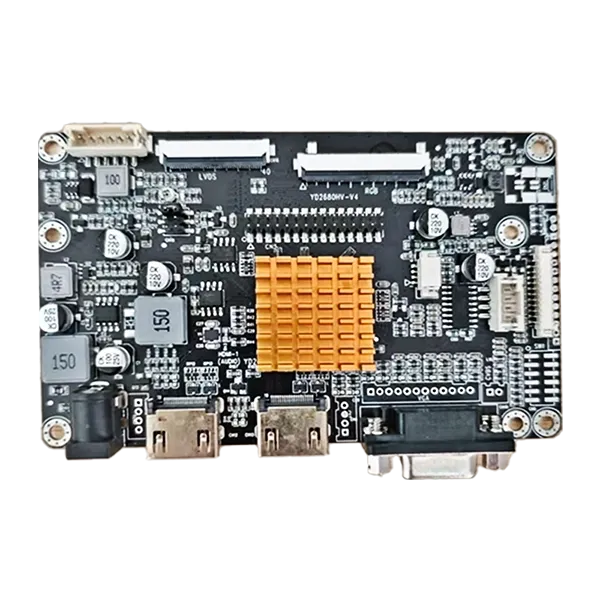

Покрај нашето референтно решение за кружен дисплеј на допир од 2,1 инчи, нудиме и интегрирани услуги за прилагодување на таблата за драјвери на екранот, вклучувајќи опции како табли за сериски порти.
1. Потврда за барање: Споделете ја големината на екранот, резолуцијата, функцијата на допир и просторот за инсталација.
2. Дизајн на решенија: Предлагаме панел на допир, капак стакло и конфигурација на интерфејсот.
3. Развој на примерок: Прототип на склоп за вашата механичка и електрична валидација.
4. Проверка на дизајнот: Заеднички преглед на вклопувањето, перформансите на допир и оптичкиот ефект.
5. Масовно производство: Стабилно снабдување со серија со целосна инспекција пред пратката.
Се препорачува рано вклучување: можеме да го прилагодиме склопот на екранот на вашиот индустриски дизајн наместо да го принудуваме вашиот дизајн околу стандарден модул.

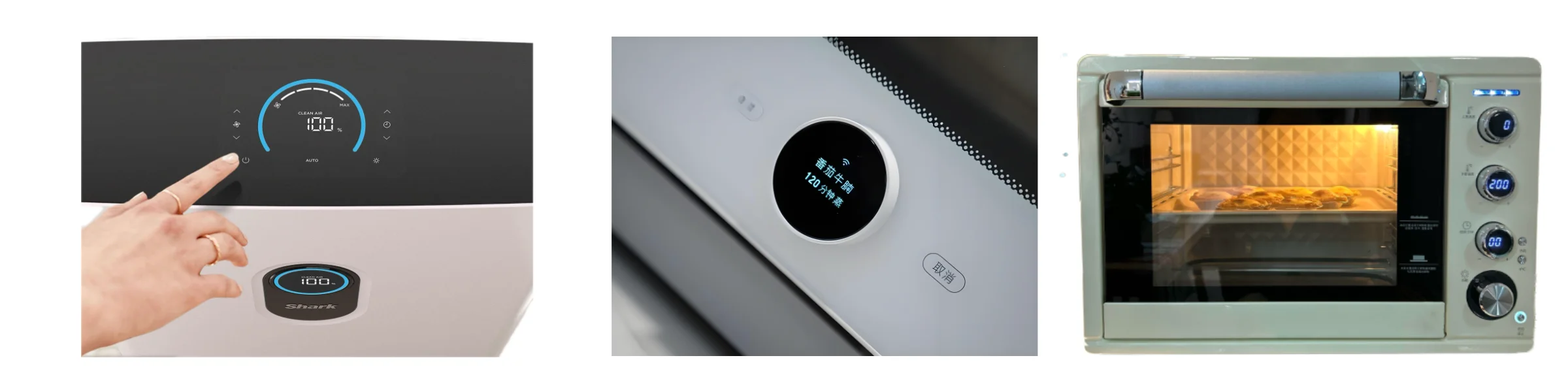

Нашите решенија за дисплеј се широко применливи за различни производи за паметни домови и апарати, вклучувајќи:
Паметни машини за кафе: Контролите на допир обезбедуваат модерен и интерактивен кориснички интерфејс.
Прочистувачи на воздух: Компактните склопови на дисплеј на допир овозможуваат брзо прилагодување на различни функции.
Паметни кујнски апарати: за производи како што се шпорети за ориз, печки и аспиратори, нудиме дисплеи на допир со функционалност на ротирачко копче.
Машини за перење и сушење: Екраните овозможуваат брз избор на програми за перење и сушење, истовремено обезбедувајќи интуитивен приказ на работниот статус.
За сите категории на апарати споменати погоре, можеме да ги исполниме вашите специфични барања за спецификации.

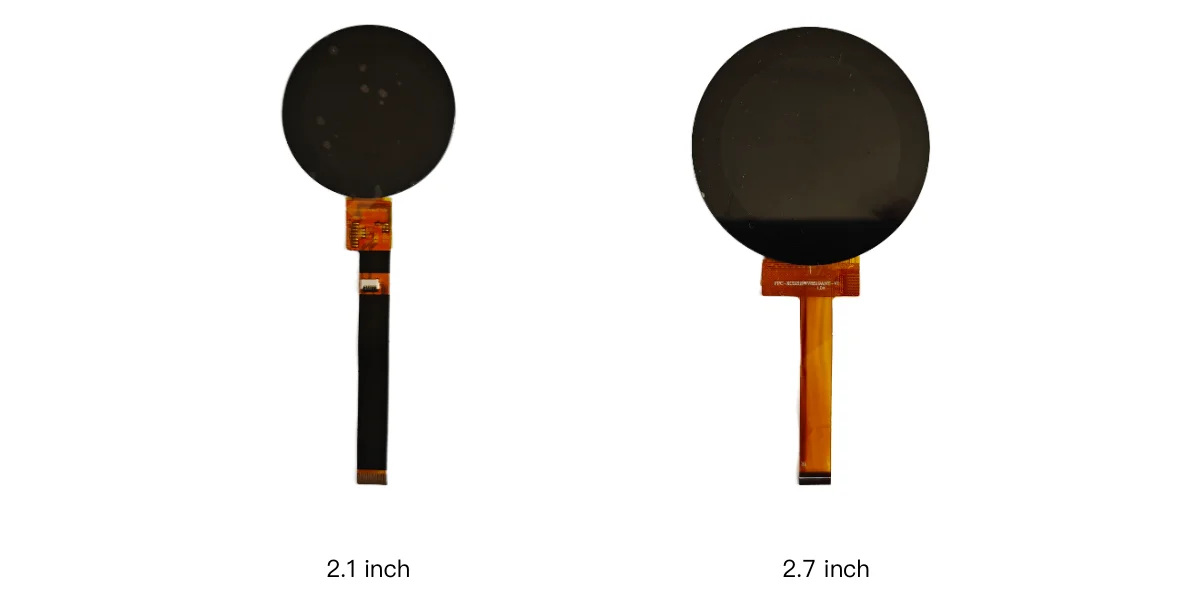

Не, ние нудиме поширок опсег на опции. Покрај склопот од 2,1 инчи, обезбедуваме и 1,6 инчи, 2,7 инчи, 5 инчи и други големини. Специфичниот избор зависи од барањата на вашиот производ.
Да. Панелите на допир може целосно да се приспособат за да ги задоволат вашите потреби, вклучувајќи ја надворешната форма, специјалните површински третмани за стаклото на капакот, дизајнот на FPC кабелот и многу повеќе.
Да. Можеме да го снабдуваме LCD модулот или панелот на допир посебно. Поддржуваме и решение каде што е ламинирано само капакот на стаклото, без панелот на допир.
Да. Овој тип на компактен дисплеј на допир е погоден за апликации како што се паметни машини за кафе, прочистувачи на воздух, кујнски апарати и други интелигентни контролни терминали, што подлежат на конечните барања за апликација.
Да. Клиентите можат да разговараат за приспособените барања со нас, вклучувајќи ја големината на екранот, панелот на допир, стаклото на капакот, целосната ламинираност, типот на интерфејсот и механичката интеграција.
Идеално, наведете ја потребната големина на екранот, резолуцијата, функцијата на допир, димензиите на стаклото на капакот, просторот за инсталација, барањата за интерфејс, работната средина и проценетата количина. Дополнително, обезбедувањето цртежи на производи или датотеки со 3D куќиште би било многу корисно за нашата механичка евалуација.
Ако развивате нов апарат за домаќинство, со задоволство би се вклучиле на самиот почеток на фазата на дизајнирање за сеопфатно да ги процените вашите вкупни барања за производот.
SKY-TDM може тесно да соработува со нашите клиенти за да ги процени специфичните потреби, вклучително и големината на дисплејот, решението за допир, стаклото за покривање и приспособените табли за драјвери. Овој заеднички пристап помага да се создаде беспрекорен готов производ, избегнувајќи ја потребата да се загрози целокупниот дизајн само за да се приспособи на несоодветна стандардна структура.
Ве молиме слободно контактирајте не во секое време за да разговараме за вашите претстојни проекти.
