При изборот на капацитивни панели на допир за индустриска опрема денес, главниот фокус обично е на големината на екранот, точките на допир, стаклото на капакот и оптичкото ламинирање. Сепак, не треба да се игнорира една клучна техничка спецификација: интерфејсот за сигнал на допир.
Која е вистинската разлика помеѓу USB и I²C за индустриски капацитивни панели на допир? И уште поважно, како треба да го изберете вистинскиот интерфејс за вашиот проект?
За OEM и ODM клиентите, изборот во голема мера зависи од системот на домаќинот, архитектурата на контролорот, софтверското опкружување и механичкиот дизајн.
SKY-TDM нуди прилагодени капацитивни панели на допир за индустриски HMI, медицински уреди, вградени системи, паметни терминали и апликации за автоматизација, со поддршка за USB, I²C и други опции за интерфејс.
Ги пренесува податоците на допир до системот на домаќинот користејќи го протоколот за комуникација USB. Бидејќи USB е еден од најчестите периферни интерфејси, тој е идеален избор за поврзување со индустриски компјутери, Windows/Linux/Android платформи, киосци за самопослужување, комерцијални дисплеи и вградени компјутери.
Најголемата предност на USB е неговата погодност. Развојните тимови можат лесно да го поврзат панелот на допир со системот домаќин без да дизајнираат посебни комуникациски кола на главната ПХБ, што во голема мера го намалува времето за развој на производот.
I²C е вообичаен сериски комуникациски интерфејс во вградените системи.
I²C панелите на допир директно комуницираат со микроконтролерите или процесорите преку магистралата I²C, што ги прави идеални за прилагодени хардверски дизајни.
На пример, ако индустриски проект веќе има главна контролна табла, обично се претпочита да се поврзе контролорот на допир со процесорот преку I²C. Во овој случај, I²C делува како нераскинлив дел од хардверската архитектура, а не само како надворешен периферен уред.
| Карактеристика | USB панел на допир | IIC панел на допир |
| Метод на интеграција | Надворешен периферен уред | Вградена комуникација |
| Индустриски компјутер | Одлично | Помалку погодно |
| Вграден MCU | Можно | Одлично |
| Компатибилност со ОС | Генерално погодно | Потребна е системска интеграција |
| Развој | Побрзо за многу проекти базирани на компјутер | Потребен е развој на хардвер/фирмвер |
| ПХБ интеграција | Помалку директни | Високо интегриран |
| Кабелска апликација | Пофлексибилен | Подобро одговара на кратки врски |
| Прилагодување на хардверот | Добро | Одлично |
| Типична употреба | HMI, киоск, терминал базиран на компјутер | Вграден HMI, прилагодена опрема |

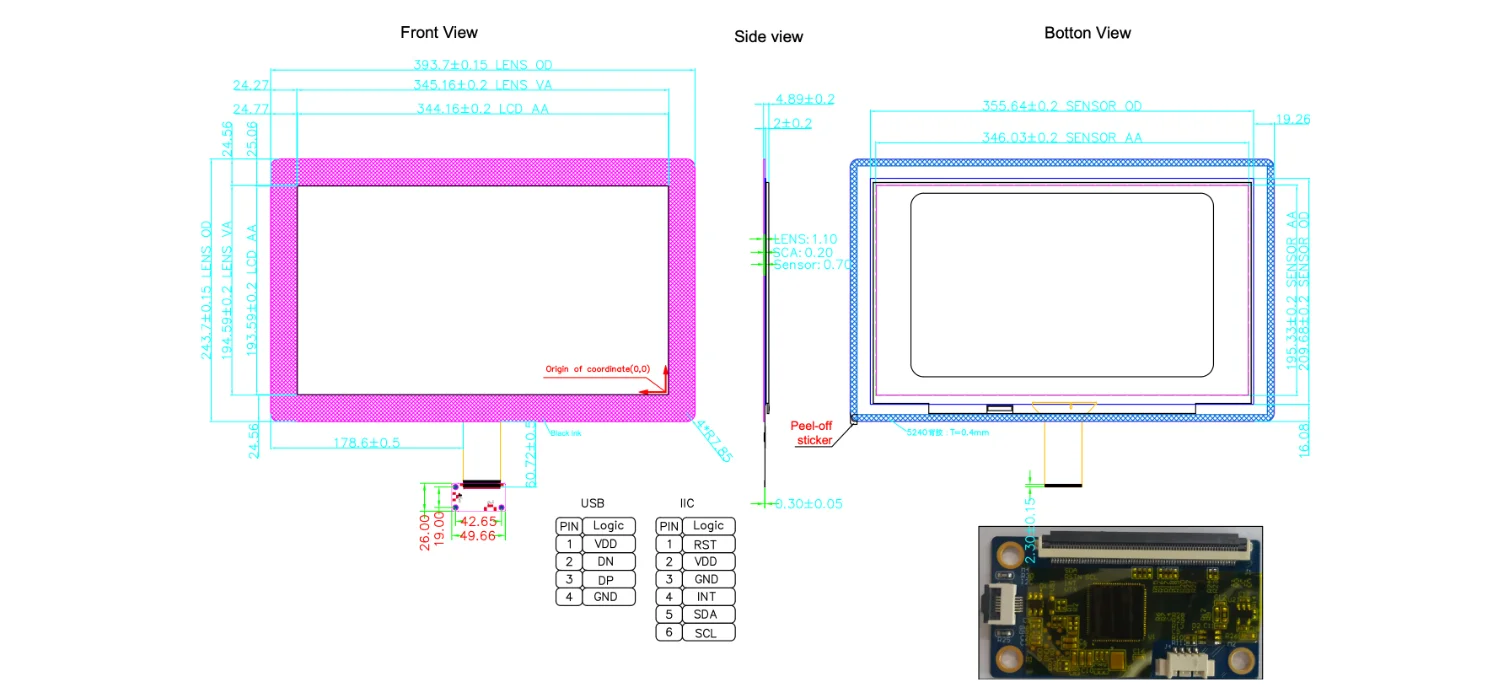

Ова е причината зошто истата големина на панелот на допир може да биде достапна и во USB и во IIC верзии.
Технологијата на допир може да биде слична, но методот на системска интеграција е различен.
lПолесна интеграција: за индустриските HMI системи, USB панелите на допир полесно се интегрираат бидејќи платформата домаќин веќе поддржува USB.
lОдлична компатибилност со платформата: мејнстрим оперативните системи на пазарот природно поддржуваат USB, што го прави стандарден интерфејс за Windows, Android и Linux.
lИдеален за самостојни HMI системи: кога користите самостојни компјутери или вградени компјутери, USB обезбедува удобна комуникациска врска.
lЗабрзан развој: за време на раните фази на проектот, USB овозможува брза проценка на употребливоста на панелот на допир без потреба од претходно развивање наменски комуникациски интерфејси.
lДизајнирано за вградена интеграција: кога панелот на допир е директно интегриран во вграден систем, интерфејсот I²C е најсоодветен избор.
lЕдноставна архитектура на автобус: I²C користи двожична комуникациска структура, која е многу привлечна за вградени ПХБ со ограничени ресурси за интерфејс.
lПоголема контрола на хардверот: за клиентите кои самостојно развиваат свои контролни табли и фирмвер, интерфејсот I²C обезбедува поголема контрола врз архитектурата за комуникација на допир.
lИдеален за приспособени уреди: I²C е особено корисен за OEM уреди каде панелот на допир и главната контролна табла се дизајнирани синхроно.
Различните интерфејси нудат различни предности и ниту еден интерфејс на допир не одговара на сите индустриски HMI сценарија. Можете да се повикате на следниве упатства:
lИндустриски компјутери + панели на допир: USB е генерално попогоден избор.
lMCU + вградени панели на допир: I²C е обично оптималниот избор.
lПрилагодени контролни табли: I²C обезбедува подлабока хардверска интеграција.
lRapid Prototyping: USB може да го поедностави првичното тестирање и евалуација.
lМасовно производство: и USB и I²C се остварливи; конечната одлука треба да се заснова на вистинската хардверска и софтверска архитектура.
Нашите панели на допир моментално нудат различни производи на USB/I²C капацитивни панели на допир, кои покриваат различни големини на екран за индустриски HMI и вградени апликации.
Ова е многу важно прашање.
Додека комуникацискиот интерфејс е одговорен за пренос на податоци на допир, целокупното искуство на допир се одредува со комбинација на повеќе фактори. Тие првенствено вклучуваат: дизајн на сензор за допир, IC на допир, фирмвер, рутирање на сензорот, дебелина на стаклото на капакот, поддршка за допир со ракавици, EMI/ESD средина, процес на оптичко ламинирање и систем на домаќин. Затоа, изборот помеѓу USB и I²C е само еден чекор во развојот на индустриски панел на допир и не влијае на перформансите на допир.
На почетокот на дизајнот на проектот, можете да го одредите соодветниот интерфејс врз основа на следните пет клучни точки:
lПроверете ја платформата на домаќинот: Дали панелот на допир ќе биде поврзан со индустриски компјутер, матична плоча на Android, систем Linux или MCU?
lПроверете го главниот контролер: Дали матичната плоча веќе обезбедува USB или I²C интерфејси?
lПроверете ја механичката структура: Каде ќе биде поставен контролерот на панелот на допир? Колку долго треба да биде кабелот FPC или лента? Каде ќе се инсталира конекторот?
lПроверете го софтверското опкружување: дали тимот за развој веќе го има потребниот драјвер или поддршка за фирмверот?
lПроверете го планот за производство: ако производот ќе влезе во масовно производство, изборот на интерфејс треба да се потврди пред конечниот дизајн на ПХБ.
Професионален индустриски панел на допир не треба да се избира само врз основа на големината на екранот. Целосното решение бара сеопфатно разгледување на следниве елементи:
Технологија на допир → Сензор → ИЦ на контролер → Интерфејс → Стакло на капакот → FPC → Фирмвер → Механичка интеграција → Апликациско опкружување
Овој холистички пристап е особено критичен за индустриска опрема, медицински уреди, системи за автоматизација и други производи дизајнирани за долгорочно работење.
Затоа, вистинскиот интерфејс не е нужно оној со највисоки спецификации, туку оној што може со сигурност да се интегрира во комплетниот производ на клиентот.
Ако развивате индустриски HMI, медицински уреди, системи за автоматизација, киосци за самопослужување или вградени производи, наведете ја големината на екранот на допир, платформата на домаќинот, оперативниот систем, механичките цртежи и барањата за интерфејс.
SKY-TDMпанелите на допир може да препорачаат најсоодветна конфигурација на панел на допир и интерфејс за вашиот проект.
Контактирајте со нас денес за приспособени решенија за USB, I²C или комбинирани USB + I²C капацитивни решенија за шпанели на допир.
