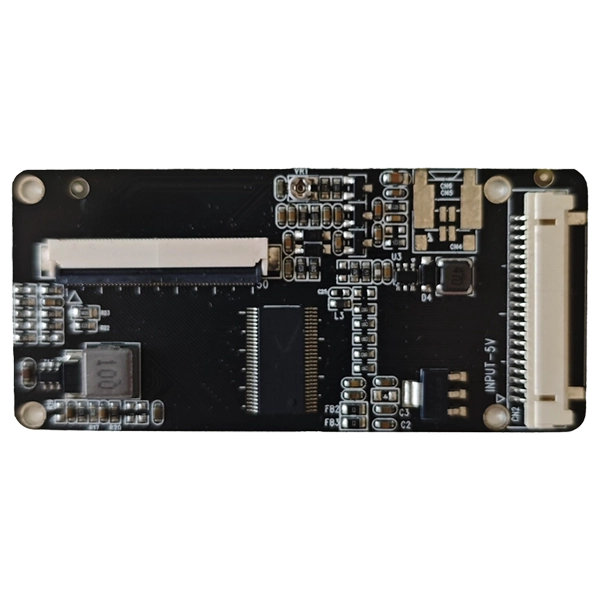

Табла за конверзија на сигнал од LVDS во TTL

Како што индустриските LCD панели продолжуваат да се развиваат, многу вградени системи бараат сигурна конверзија на сигналот помеѓу различни интерфејси на екранот. SKY-TDM'sТабла за конверзија на сигнал од LVDS во TTLобезбедува професионално решение за инженерите кои треба да возат TTL/RGB TFT LCD панели преку LVDS излези додека одржуваат одличен квалитет на сликата и стабилност на системот, а сето тоа ги намалува вкупните трошоци.

Дизајнирана специјално за индустриски средини, оваа плочка за конвертор интегрира високоефикасно управување со енергијата, оптимизиран распоред на ПХБ и компоненти од индустриско ниво за да обезбеди стабилна работа во тешки услови. Во споредба со алтернативите за потрошувачите, тој нуди супериорни перформанси EMC (Електромагнетна компатибилност), помали емисии на EMI (Електромагнетни пречки), подолг работен век и поголема компатибилност со индустриските LCD модули.

Без разлика дали ќе интегрира нов LCD екран во постоечката опрема или ќе ги надгради старите системи, оваа плоча ефикасно го скратува времето за развој и ја рационализира системската интеграција.

Дизајниран за долгорочна индустриска доверливост

За разлика од стандардните развојни табли, оваа табла за конверзија на сигнал од LVDS во TTL е оптимизирана за континуирано работење во индустриски средини.

Тоа вклучува:

- Дизајн на ПХБ од индустриско ниво

- Стабилна архитектура на влез LVDS

- TTL/RGB 50-пински LCD излез

- Дизајн на напојување со низок шум

- Двигател за LED позадинско осветлување со висока ефикасност

- Прилагодлив VCOM напон

- Одлични перформанси на ЕМС

- Ниска потрошувачка на енергија

- Интегритет на сигналот со голема брзина

- Компоненти со долг животен циклус

Компактниот механички дизајн исто така го прави погоден за вградени производи каде што просторот за инсталација е ограничен.

Клучни карактеристики

Стабилност на сигналот на индустриско ниво

Внимателно оптимизираното диференцијално рутирање го минимизира изобличувањето на сигналот и обезбедува стабилен пренос на сликата.

Одлични перформанси на ЕМС

Распоредот на ПХБ и дизајнот на моќност ги намалуваат електромагнетните пречки, што го олеснува сертификацијата за индустриската опрема.

Висока компатибилност

Поддржува широк опсег на индустриски TFT LCD панели кои користат интерфејси TTL/RGB 50 пинови.

Ефикасно управување со енергијата

Интегрираните кола за напојување со висока ефикасност го намалуваат производството на топлина и ја подобруваат севкупната доверливост.

Прилагодливо VCOM коло

Им овозможува на инженерите фино да ги прилагодат перформансите на екранот за различни LCD панели.

Стабилен двигател за LED позадинско осветлување

Обезбедува постојана осветленост со одлична долгорочна стабилност.

Лесна системска интеграција

Стандардните конектори ја поедноставуваат инсталацијата и ги скратуваат циклусите на развој на производот.

Типични спецификации

TTL FFC 50 PIN T-CON интерфејс

Интерфејс HRS DF14-20/DF19-20 LVDS

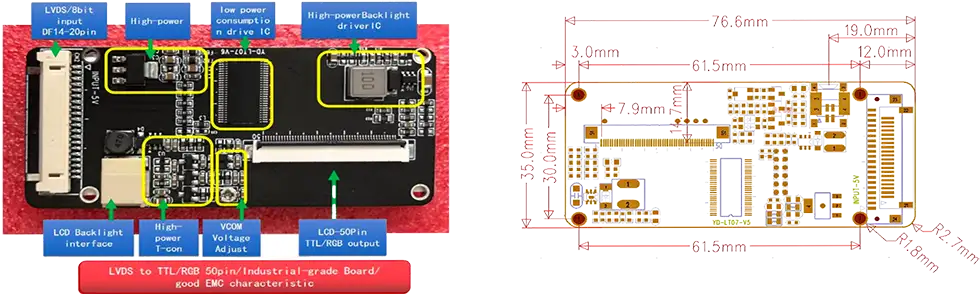

Димензии

Апликации

Оваа табла е прилагодена за индустриски апликации и е многу погодна за тешки индустриски средини, како што се индустриски HMI, индустриска опрема, машини за лотарија и медицински уреди.

Во моментов, овој производ поддржува специфични сигнали за интерфејс. Ако ви требаат различни сигнали за интерфејс, ве молиме наведете ги спецификациите на LCD интерфејсот и ние ќе ја редизајнираме плочката соодветно за да ги задоволиме вашите потреби.

Кога да се користи оваа плоча наспроти директно поврзување на панелот LVDS

Кога ви е потребна оваа табла за конверзија?

Повеќето индустриски LCD панели денес користат LVDS или eDP интерфејси. Сепак, многу стари дизајни на опрема и одредени специјализирани модули за прикажување сè уште бараат TTL/RGB (паралелен RGB) сигнали. Еве кога ви треба оваа табла:

Користете ја оваа табла ако:

- Вашиот систем емитува LVDS сигнали, но вашиот LCD панел бара TTL/RGB влез

- Имате наследен панел за прикажување со 50-пински TTL интерфејс

- Надградувате систем, но задржувате постоечки TTL панел

- Треба да ги тестирате или потврдите TTL панелите користејќи извори на сигнал LVDS

Директното поврзување со LVDS е доволно ако:

- И вашиот извор и панел користат LVDS (не е потребна конверзија)

- Вашиот панел има eDP или HDMI влезови

- Дизајнирате нов систем со модерни интерфејс панели

Оваа плоча е специјално дизајнирана за сценариото за конверзија --- овозможувајќи им на инженерите повторно да ги користат постоечките TTL панели со понови индустриски компјутери опремени со LVDS или вградени контролери.

Инженерски предности

Ги решаваме предизвиците од реалниот свет со кои се соочуваат клиентите на OEM за време на интеграцијата на LCD. Со поддршка на конверзијата помеѓу различни извори на LVDS излез и специфични 50-пински TTL LCD панели, ја елиминираме потребата за редизајн на системот. Плочката има независна архитектура за напојување која ги минимизира флуктуациите на напонот за да ја подобри целокупната стабилност на производот, додека рутирањето на ПХБ од индустриско ниво значително ги подобрува перформансите на ЕМС и ги намалува пречки во системот. Понатаму, нудиме сеопфатно прилагодување; едноставно наведете ги вашите барања за дефиниции за интерфејс, типови на конектори и позиции на дупките за монтирање, а ние ќе испорачаме комплетен дизајн кој совршено се совпаѓа со вашата опрема.

Зошто да изберете НАС

Изборот на нас значи повеќе од само купување на табла за конверзија на сигнал од LVDS во TTL --- соработувате со искусен инженерски сојузник во интеграцијата на индустриски екрани.

Обезбедуваме сеопфатни, едношалтерски решенија кои вклучуваат сопствен развој на OEM и ODM, евалуација на компатибилноста на LCD, прилагодување на кабли, оптимизација на фирмверот, прототипови во мали групи, можности за масовно производство, строга проверка на квалитетот и долгорочна достапност на производите. Нашиот пристап „сè-во-едно“ помага да се елиминираат непотребните ризици за квалитет кои често се поврзуваат со набавките од повеќе добавувачи.

Најчесто поставувани прашања

П1: Кои LCD панели се компатибилни со оваа табла за конверзија на сигнал од LVDS во TTL?

О: Плочката има голема поддршка за 50-пински TTL/RGB LCD панели со иста дефиниција на пинут.

П2: Може ли конекторот да се прилагоди?

О: Да. Типот на конекторот, доделувањето на пиновите, должината на кабелот и дефиницијата на интерфејсот може целосно да се приспособат.

П3: Дали одборот поддржува различни резолуции?

О: Да. Обезбедуваме соодветни конфигурации на фирмвер и хардвер прилагодени на различни резолуции на LCD и барања за тајминг.

П4: Дали овој производ е погоден за индустриски средини?

О: Апсолутно. Дизајнирана со компоненти од индустриско ниво и оптимизирана за EMC (електромагнетна компатибилност) перформанси, оваа плоча е изградена за континуирано и стабилно работење.

П5: Дали можете да обезбедите соодветни LVDS кабли?

О: Да. Ние нудиме комплетни склопови на кабли, вклучувајќи LVDS кабли, кабли за позадинско осветлување, кабли за напојување и прилагодени прицврстувачи.

П6: Дали обезбедувате техничка поддршка?

О: Да. Нашиот инженерски тим е достапен за да ви помогне со евалуација на компатибилноста со LCD екран, дебагирање на интерфејс и системска интеграција.

П7: Кое е типичното време на водство?

О: Стандардните модели вообичаено имаат време на носење од 2 до 3 недели. За приспособени проекти, времето на испорака зависи од сложеноста на дизајнот.

П8: Дали е достапна евалуација на примерокот?

О: Да. Силно ги охрабруваме нарачките за примероци за инженерска верификација пред масовното производство.

П9: Дали нудите долгорочни гаранции за снабдување?

О: Да. За индустриски проекти, ние поддржуваме долг животен циклус на производи и обезбедуваме долгорочно планирање на снабдувањето секогаш кога е можно.

П10: Дали оваа плоча може да поддржува и едноканален и двоканален LVDS влез?

О: Стандардната верзија поддржува едноканален LVDS влез (8-битен). За барањата за двоканален влез LVDS, можеме да го приспособиме дизајнот на плочата врз основа на вашите спецификации за тајмингот на LCD панелот и спецификациите на конекторот. Ве молиме наведете го вашиот број на модел на панел или дефиниција на интерфејсот за евалуација.
