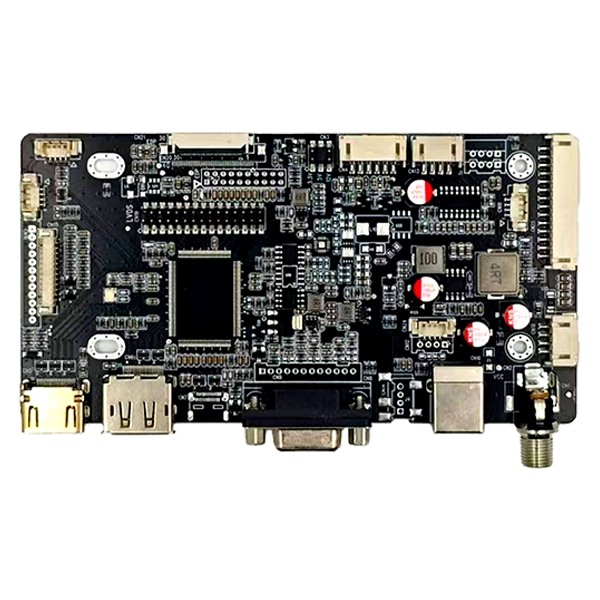

HDMI и DP и VGA и тип C на LVDS EDP интерфејс AD плочка

Индустриската опрема често бара различни видео интерфејси во зависност од хардверската платформа на клиентот. Традиционалните LCD контролни плочи обично поддржуваат само еден интерфејс на панелот, принудувајќи ги инженерите да го редизајнираат хардверот или да купат повеќе контролни плочи за различни проекти.

SKY-TDM'sHDMI и DP и VGA и тип C на LVDS EDP интерфејс AD плочкаги елиминира овие ограничувања со интегрирањеHDMI, DisplayPort, VGA и USB Type-Cвидео влезови заедно соLVDS и eDPприкажување на излезите на една ПХБ од индустриско ниво.

Без разлика дали развивате нов HMI, ја надградувате старата опрема или интегрирате вграден дисплеј во индустриски машини, една контролна плоча поддржува повеќе LCD конфигурации додека го намалува инженерското време, трошоците за залиха и сложеноста на производот.

Дизајнирана за долгорочни индустриски апликации, плочата обезбедува стабилен квалитет на сликата, флексибилни опции за напојување и сеопфатни периферни интерфејси за производителите на OEM опрема и системските интегратори.

Зошто инженерите ја избираат оваа контролна табла

Овој интерфејс AD Board интегрира повеќе опции за влез и е целосно компатибилен со денешните најчести извори на видео:HDMI, DisplayPort (DP), VGA и USB Type-C (DP Alt режим). Ова им овозможува на клиентите беспрекорно да се префрлаат помеѓу различни платформи за домаќини без потреба од дополнителни табли за конвертори.

Поддржува и LVDS и eDP LCD панели

Овој HDMI и DP и VGA и AD од типот C до LVDS EDP интерфејс е целосно компатибилен со двата стандардни стандардни интерфејси за LCD. Достапните опции за излез на екранот вклучуваат двоканален 8-битен LVDS, 20-пински eDP, 30-пински eDP FPC и 40-пински eDP FPC. Идеално е прилагоден за широк опсег на индустриски TFT LCD модули, од 7-инчни екрани до екрани со голем формат.

Идеален за производи за прикажување од индустриско ниво

За разлика од таблите за прикажување од типот на потрошувачите, овој HDMI и DP и VGA и Type-C To LVDS EDP интерфејс AD плоча е специјално дизајниран за индустриски апликации со високи спецификации и тешки. Неговите основни хардверски карактеристики вклучуваат широк DC влезен напон (8V-25V), дизајн на индустриска моќност со ниски бранови, подобрена заштита од ESD (електростатско празнење) и употреба на компоненти од индустриско ниво за да се обезбеди долгорочна стабилна работа. Тој е особено добро прилагоден за сложени средини како што се надворешни поставки и услови на висока температура, гарантирајќи постојана стабилност на екранот.

Типични апликации

Овој HDMI и DP и VGA и од типот C до LVDS EDP интерфејс AD плоча е широко користен во индустриски производи кои работат во сложени средини. Вообичаените сценарија за примена вклучуваат индустриски HMI терминали, монитори на допир со отворена рамка, интерфејси за CNC машини, медицинска дијагностичка опрема и системи за машинско гледање.

Прилагодени за OEM и ODM проекти

Секој проект за прикажување е уникатен. Обезбедуваме сеопфатни услуги за техничка поддршка, вклучително и верификација на компатибилноста на LCD панелите, оптимизација на фирмверот, модификација EDID (Проширени податоци за идентификација на приказот), подесување на параметрите на задно осветлување, прилагоден дизајн на LVDS и eDP кабел и печатење на логото на PCB. Без разлика дали вашиот проект бара стандардна контролна плоча или целосно приспособено решение, SKY-TDM обезбедува професионална инженерска поддршка во секоја фаза од животниот циклус на производот.

Технички спецификации

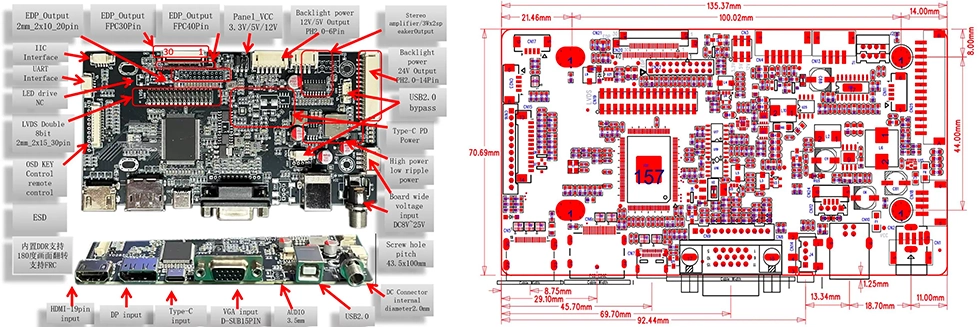

Димензии

JST 2x15 пински LVDS излезен интерфејс

FFC-0,5mm-40pin eDP интерфејс

FFC-0,5mm-30pin eDP интерфејс

JST 2x10 пински eDP излезен интерфејс

Интерфејс за позадинско осветлување PH2.0mm-6PIN

Зошто да изберете НАС

Снабдувањето со хардвер е само основата; услугата е гаранција за долгорочен успех. SKY-TDM е посветен на забрзување на започнувањето на вашиот проект и целосно решавање на предизвиците со синџирот на снабдување. Ја обезбедуваме следната основна поддршка:

- Долг животен циклус на производот:Стабилни и сигурни способности за масовно производство.

- Сеопфатна техничка поддршка:Помош со тестирање на компатибилност со LCD и прилагодени сигнални кабли.

- Флексибилен модел на производство:Низок MOQ (минимална количина на нарачка) и брз технички одговор.

- Сè-во-едно решенија за приказ:Екрани на допир и LCD панели се испорачуваат како соодветен сет за задоволување на различни потреби.

Најчесто поставувани прашања

П1: Дали овој HDMI и DP и VGA и од типот C до LVDS EDP интерфејс AD плочката поддржува и LVDS и eDP дисплеи?

О: Да. Компатибилен е со индустриски TFT LCD панели со интерфејси LVDS или eDP. Можеме да препорачаме соодветни конектори и фирмвер врз основа на вашиот специфичен модел на панел.

П2: Кои интерфејси за видео влез се поддржани?

О: Одборот поддржуваHDMI, DisplayPort, VGA и USB Type-C(со DP Alt Mode), обезбедувајќи широка компатибилност со различни индустриски компјутери и вградени системи.

П3: Може ли фирмверот да се прилагоди?

О: Да. Нудиме сеопфатни услуги за прилагодување на фирмверот, вклучувајќи прилагодувања на времето, конфигурација на EDID (Проширени податоци за идентификација на екранот), прилагодување на логото на подигање и оптимизација на параметрите на панелот.

П4: Кој е работниот влезен напон на плочата?

О: Плочката на контролорот поддржува широк опсег на DC влез8V до 25V, што го прави совршено компатибилен и со индустриските системи за напојување од 12V и 24V.

П5: Дали можете да обезбедите соодветни кабли за поврзување?

О: Да. Ние произведуваме прилагодени LVDS кабли, eDP FPC кабли, кабли за позадинско осветлување и приклучоци за напојување за да обезбедиме интеграција приклучување и играње за нашите клиенти.

П6: Дали нудите OEM услуги?

О: Да. Ние поддржуваме печатење на лого со свилен екран со PCB, прилагодување на фирмверот, модификации на конектори, склопови на кабли и комплетни услуги за развој на ODM.

П7: Која е максималната резолуција поддржана од излезите LVDS и eDP?

О: Излезот LVDS поддржува до1920×1080 @ 60Hz(двоканален 8-битен). Излезот eDP поддржува до3840×2160 @ 60Hz(4K UHD), во зависност од спецификацијата на панелот и квалитетот на кабелот. За 4K апликации, препорачуваме користење на интерфејсот eDP за оптимален пропусен опсег.

П8: Дали оваа плоча може да поддржува ориентација на екранот во режим на портрет?

О: Да. Плочката поддржува ротација на сликата од 180° преку конфигурација на фирмверот. За ротација од 90°/270° (режим на портрет), можеме да го приспособиме фирмверот врз основа на вашиот панел и барањата на апликацијата. Ве молиме наведете го вашето барање за ориентација кога ставате нарачка.

Контактирајте со нас

Барате сигуренHDMI и DP и VGA и тип C на LVDS EDP интерфејс AD плочказа вашиот следен проект за вграден приказ?

За да го препорачате најсоодветното решение, ве молиме наведете ги следните информации кога правите барање:

- Број на модел на LCD панел

- Потребен интерфејс за видео влез (HDMI, DP, VGA или USB Type-C)

- Влезен напон

- Барања за позадинско осветлување

- Проценета годишна количина

- Барања за прилагодување на OEM или фирмверот

Нашиот инженерски тим ќе ги прегледа вашите спецификации и ќе обезбеди компатибилно решение, технички препораки и понуда во рок од 24 работни часа.
