LCD модули + LCD табли за драјвери + панели на допир + разни кабли + механички структурни компоненти
Оваа сеопфатна интеграција стана суштински услов за приспособени проекти, означувајќи го оддалечувањето од традиционалното потпирање на самостојни LCD модули. Во минатото, повеќето проекти бараа само поединечни компоненти, како што се посебни панели на допир или самостојни LCD модули. Меѓутоа, како што индустријата се развива, интеграцијата на ресурсите стана клучен фактор во започнувањето на проектот.
Кога овие компоненти се набавени и составени од различни добавувачи, често се појавуваат прашања како што се компатибилноста на компонентите, распоредот на внатрешниот простор и процесите на склопување, што доведува до несовпаѓање на производите. Ова е единствен предизвик својствен за приспособените проекти.
SKY-TDMПроизводите на компанијата првенствено се дизајнирани да ги задоволат потребите на приспособените проекти во индустриски, медицински, киосци за самопослужување и апликации за железнички транзит. Обезбедуваме интегрирани решенија за допир и приказ за да ги решиме проблемите со компатибилноста и совпаѓањето во текот на животниот циклус на проектот.

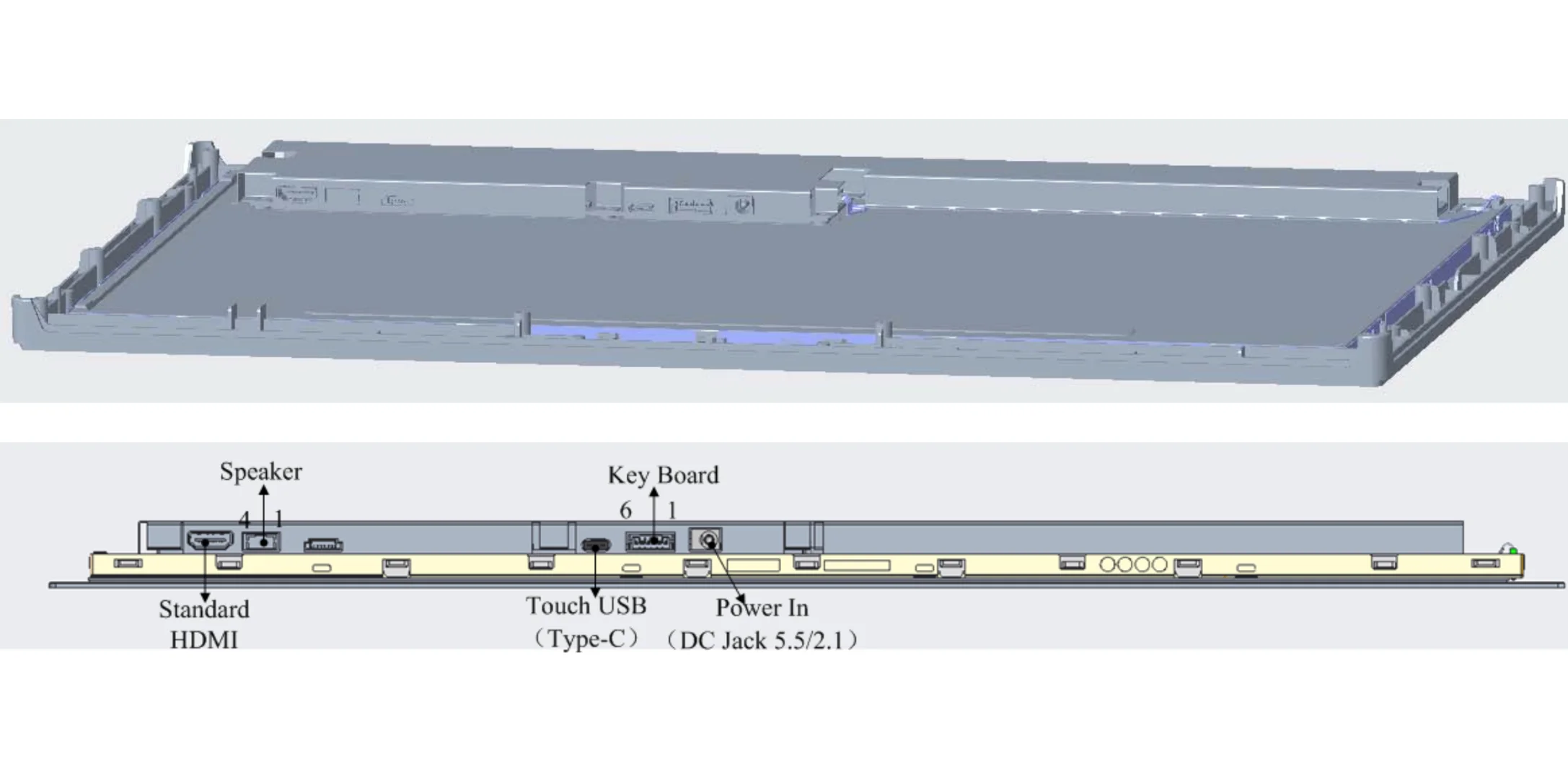

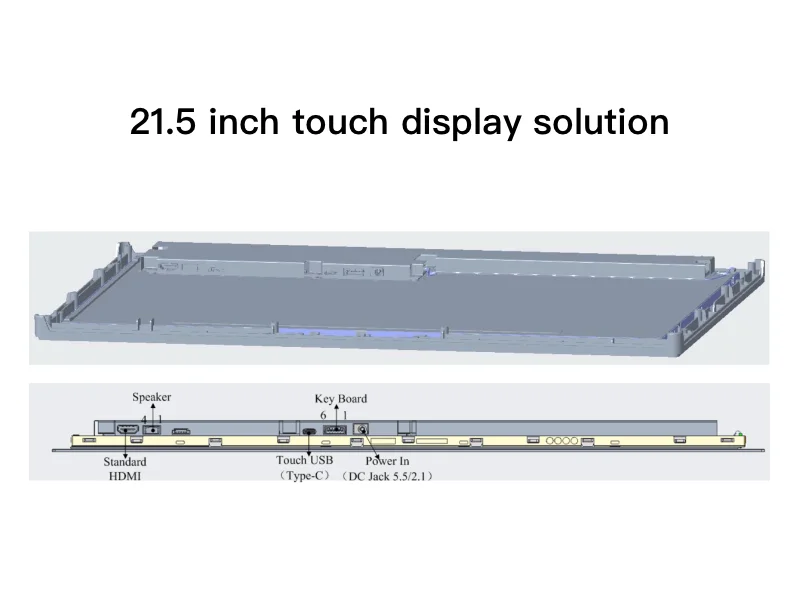

Ова е 21,5-инчен LCD екран со функционалност на допир, кој ги интегрира LCD модулот, капацитивниот панел на допир PCAP и системот на таблата на возачот во една архитектура на екранот. Клиентите треба само да обезбедат напојување од 12V DC и влезен сигнал HDMI за да го распоредат во нивната опрема, елиминирајќи ја потребата од надворешна плоча на драјверот.
Клучни карактеристики:
· Големина на екран од 21,5 инчи
· 1920 x 1080 Full HD резолуција
· PCAP капацитивен допир со 10 точки
· HDMI видео влезен интерфејс
· USB Type-C интерфејс на допир
· Изборен AG (Anti-Glare) & AF (Anti-Fingerprint) површинска обработка
· Вграден звучник

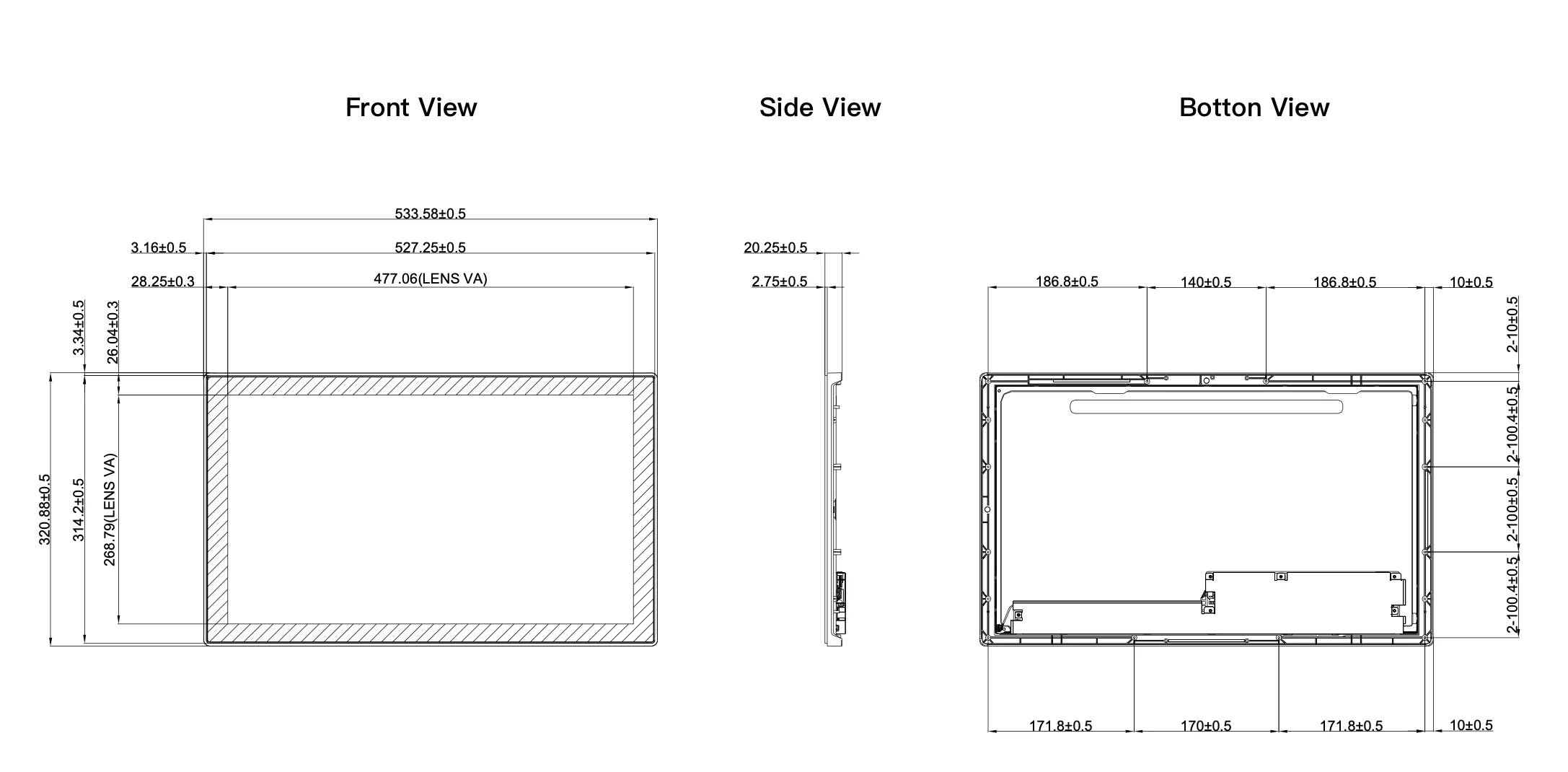

Има типична потрошувачка на енергија од 26,26 W, со вкупни димензии на производот од 533,58 x 320,88 x 20,25 mm.
Основната цел на интеграцијата е да се намали бројот на самостојни компоненти и да се поедностави инсталацијата на архитектурата на екранот.
Интегрираните дисплеи потенцијално можат да ги намалат вкупните трошоци на системот. Тие помагаат да се подобри ефикасноста на набавката на компонентите, да се намали потребата за кабли и конектори, да се насочат процесите на склопување, да се намалат напорите за инженерска координација и да се скрати времето за интеграција на системот за прикажување. Овие подобрувања ефикасно ги намалуваат скриените трошоци за работна сила. Вистинското намалување на трошоците, сепак, зависи од оригиналната архитектура на екранот, обемот на производството и барањата за прилагодување.
Да, тоа создава повеќе можности за компактен механички дизајн. Кога треба да се инсталираат самостојни табли за двигател на дисплејот зад или покрај LCD панел, мора да се резервира дополнителен простор за ПХБ и каблите.
Со директно интегрирање на релевантните електронски компоненти на екранот во архитектурата на екранот, нема потреба да се доделува простор за таблата на возачот и придружните кабли.
Оваа оптимизација на просторот е особено практична за терминали за самопослужување, каде што екранот обично се поставува директно на предната страна на куќиштето.

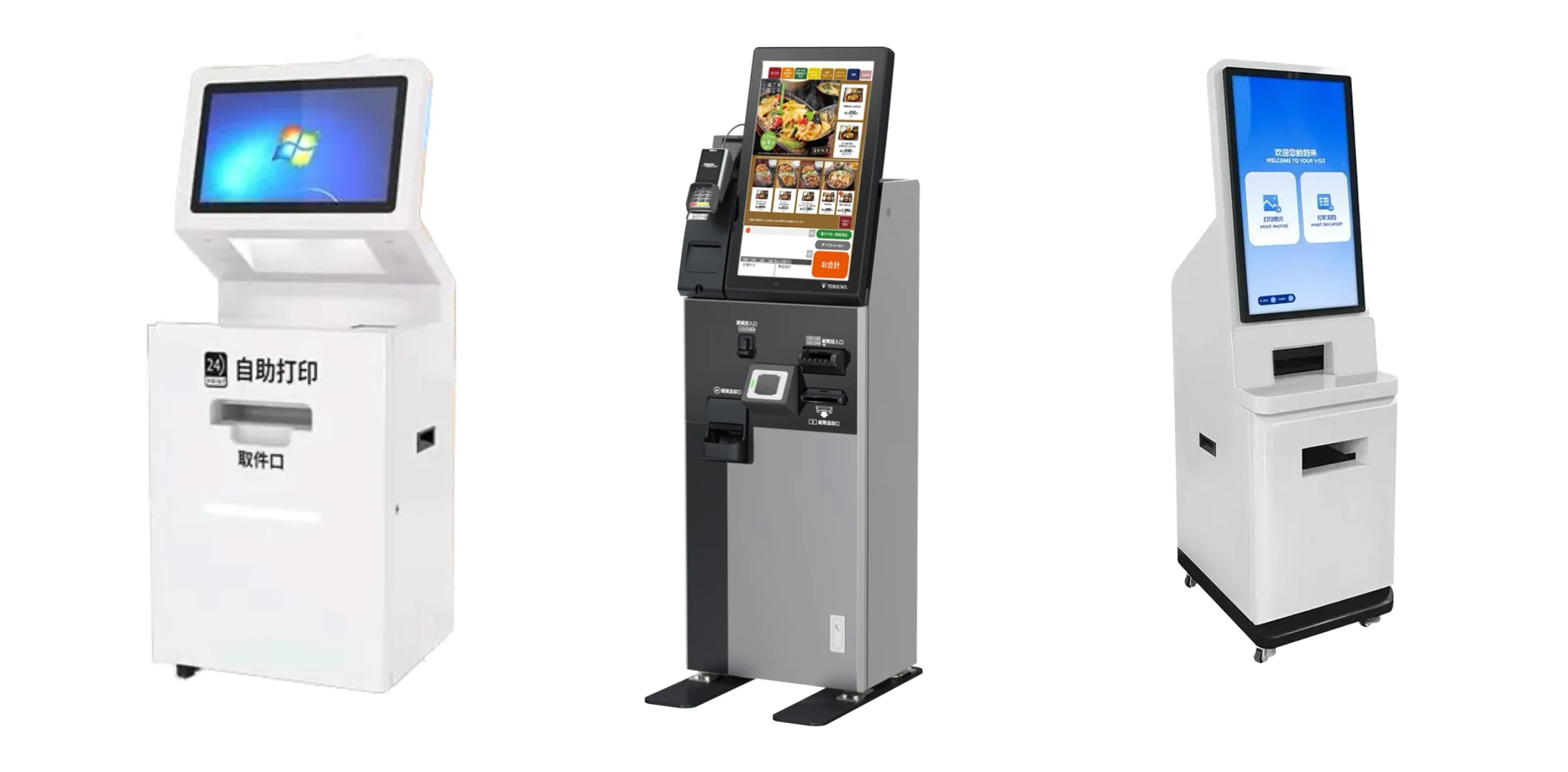

Терминалите за самопослужување се најрепрезентативното сценарио за апликација за „Интеграција на допир + екран“.
21,5-инчниот Full HD екран на допир обезбедува голема површина за прикажување за беспрекорно прикажување на целиот кориснички тек: мени приказ → Избор на производ → Потврда на нарачката → Плаќање и порамнување → Печатење сметки.
Истиот концепт на дизајн на екранот може да се примени и на друга опрема за самопослужување:
· Киосци со самонарачување: големите дисплеи на допир им овозможуваат на корисниците целосно да ги прелистуваат производите, да управуваат со нарачките и да ги завршуваат трансакциите без никаква помош од персоналот.
· Терминали за плаќање: екранот може да ги консолидира упатствата за работа, информациите за трансакциите и интеракциите на допир во единствен интерфејс свртен кон корисникот.
· Автомати: интерфејсот на допир може да се користи за прикажување информации за производот, промотивна содржина, избор на производи и насоки за плаќање.
· Терминали за купување билети и пријавување: интерактивните екрани можат да ги водат корисниците низ изборот на дестинација, прашањата за резервации, печатењето билети или процедурите за пријавување.
· Печатачи за самопослужување: екранот на допир може да го олесни изборот на документи, прегледот на содржината, поставките за опции за печатење и функциите за плаќање.
Еден од клучните предизвици во развојот на опремата со екран на допир е да се осигура дека панелот на допир, LCD модулот, контролерот на таблата за возачот и механичката структура работат заедно беспрекорно.
Овој интегриран пристап е особено погоден за производителите на масовно произведена опрема. Во такви случаи, конзистентноста на екранот, ефикасноста на инсталацијата и координацијата на синџирот на снабдување се од огромно значење. Земајќи го нашиот производ од 21,5 инчи како пример, тој демонстрира како LCD-екранот, панелот на допир и електрониката на драјверот може да се интегрираат во архитектура на еден модул за прикажување. Исто така, ги исполнува барањата за доверливост под различни услови, вклучувајќи температура, вибрации, термички шок, мотоциклизам на струја и ESD.
За OEM клиентите, овој колаборативен дизајн на производи претставува врвно решение. Тоа значи дека од самиот почеток, целото решение за екранот е дизајнирано како составен дел од опремата, наместо да се третира како изолирана LCD компонента.
Ве молиме контактирајтеSKY-TDM. Нашиот тим ќе помогне во евалуацијата и ќе обезбеди идеално интегрирано решение за дисплеј (LCD + Driver Board + Touch Panel) приспособено за вашиот проект.
