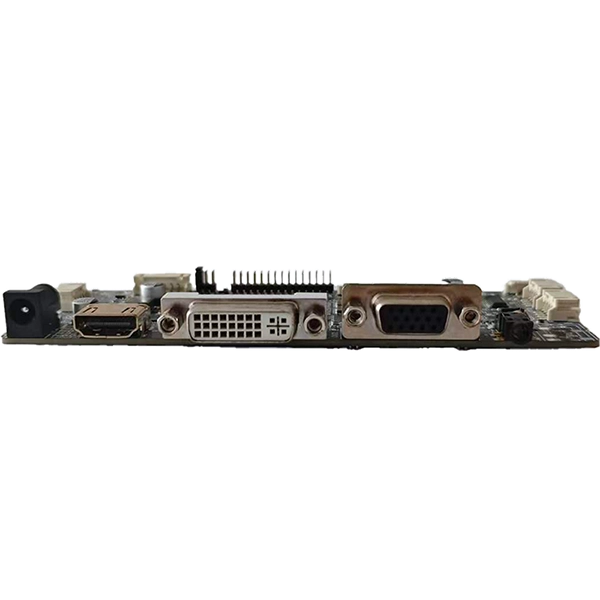

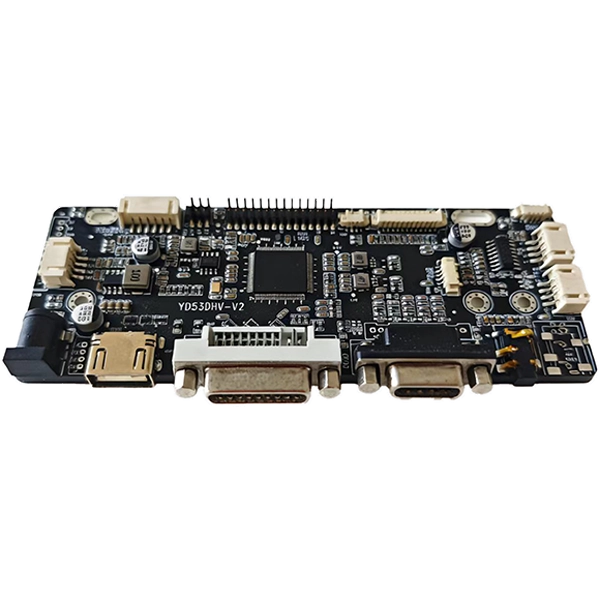

HDMI и VGA и DVI до LVDS Industrial LCD контролерска плоча

Многу проекти за индустриски екрани бараат конвертирање на стандардни видео излези од компјутер --- HDMI, VGA или DVI --- во LVDS сигнали што ги придвижуваат индустриските TFT LCD панели. Додека таблите со повеќе интерфејси поддржуваат DP, Type-C и eDP, повеќето фабричка опрема (PLC, индустриски компјутери и контролори на наследство) сè уште користат HDMI, VGA или DVI како примарни излези.

SKY-TDMHDMI и VGA и DVI до LVDS Industrial LCD контролерска плочасе однесува на оваа специфична потреба. Ги прифаќа трите најчести извори на видео што се наоѓаат на индустриските компјутери и ги придвижува LVDS панелите без да бара адаптери DP-to-HDMI или кабли за конверзија од тип-C --- заштедува цена и ги намалува потенцијалните точки на дефект во синџирот на сигналот.

Оваа плочка ја доставувавме до производителите на опрема за надградба на HMI панели, замена на екранот на CNC машината и интеграција на екранот на медицинска количка каде стандардните видео излези треба да се поврзат со индустриските панели LVDS. За клиентите кои веќе користат HDMI, VGA или DVI извори и LVDS панели, оваа плоча обезбедува едноставно решение без да плаќате за неискористени функции DP, Type-C или eDP.

Клучни карактеристики

1. Три стандардни влезови за индустриски компјутери

- HDMI поддржува модерни индустриски компјутери и вградени системи

- VGA се поврзува со наследни контролери и постар хардвер

- DVI обезбедува патека на дигитален сигнал за индустриски работни станици

- Нема поддршка за DP или Type-C значи пониска цена за стандардните апликации

2. Оптимизирано возење на панелот LVDS

- Поддржува единечни/двоканални LVDS излези до1920×1080 @ 60Hz

- Компатибилен со 6-битни, 8-битни и 10-битни LVDS панели

- Напон на панелот може да се избере (3,3V/5V/12V) за различни LCD модели

- Прилагодливи параметри за тајминг за специфични барања за панели

3. Интегритет на сигнал од индустриски степен

- Дизајнот со низок EMI ги намалува пречките со блиската опрема

- Широк DC влез (8-25V) за индустриски енергетски системи од 12V или 24V

- Интегриран драјвер за позадинско осветлување со контрола на осветленоста на PWM

- Стабилен излез на слика при фабрички флуктуации на напојувањето

4. Поедноставена интеграција за OEM

- Стандардниот излезен конектор JST 2x15 LVDS се совпаѓа со вообичаените кабли на панелот

- Компактна големина на ПХБ одговара на повеќето индустриски куќишта на екрани

- Решението со една плоча ги елиминира надворешните кутии за конвертор

- Снабдување со долгорочен животен циклус за повеќегодишно производство на опрема

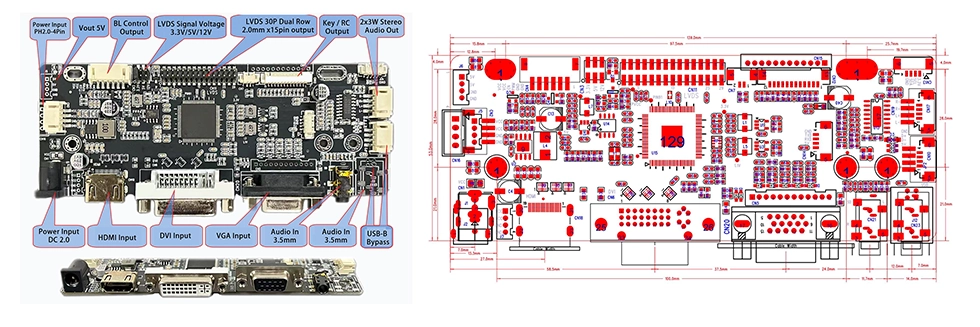

Интерфејси и димензии

JST 2x15 пински LVDS излезен интерфејс

6-пински интерфејс за позадинско осветлување од 2,0 мм

Типични апликации

Нашите HDMI и VGA и DVI до LVDS индустриски контролер LCD се првенствено дизајнирани за индустриски апликации, нудејќи исклучителна стабилност. Тие се широко користени во различни индустрии, вклучително и HMI панели за индустриска автоматизација, терминали за оператори на CNC машина, опрема за медицинска дијагностика и следење на пациенти, компјутери со индустриски панели и вградени контролери, монитори на допир со отворена рамка, киосци за самопослужување и интерактивни терминали, POS системи за малопродажба, дисплеи за транспорт на одборот и паметна фабричка опрема за производство.

Кога да се избере оваа табла наспроти плочката со повеќе интерфејси

Која контролна табла одговара на вашиот проект?

SKY-TDM нуди две индустриски LCD контролни плочи. Еве како да изберете:

Изберете ја оваа плоча (HDMI/VGA/DVI до LVDS) ако:

- Вашите извори на видео се само HDMI, VGA или DVI (не е потребно DP/Type-C)

- Вашиот LCD панел користи интерфејс LVDS (без eDP панели)

- Потребно ви е економично оптимизирано решение за стандардни индустриски апликации

- Сакате да избегнете плаќање за функциите DP Alt Mode, Type-C или eDP

- Ја надградувате постоечката опрема која веќе има HDMI/VGA/DVI излези

Изберете мулти-интерфејс плочка (HDMI/DP/VGA/Type-C до LVDS/eDP) ако:

- Вашиот систем вклучува извори на видео од DisplayPort или USB Type-C

- Потребна ви е поддршка на панелот за eDP

- Развивате нова платформа со повеќе барања за внесување видео

- Вашата апликација бара поддршка за 4K резолуција

- Потребна ви е максимална флексибилност на интерфејсот за заштита во иднина

За повеќето апликации за индустриска автоматизација, медицински и киоск со стандардни компјутерски излези и LVDS панели, оваа плоча обезбедува оптимална рамнотежа на функционалноста и цената.

Зошто да изберете SKY-TDM

✔ Индустриска доверливост

Изграден со премиум електронски компоненти за да се обезбеди стабилна, долготрајна работа во сурови индустриски средини.

✔ Екосистем за прикажување на едно место

Обезбедуваме LCD панели, екрани на допир, контролни табли, оптичко поврзување и прилагодени кабли за приказ, овозможувајќи набавка од еден извор за целото ваше склопување на екранот.

✔ Сеопфатно прилагодување на OEM и ODM

Нашиот тим целосно ги поддржува вашите потреби за прилагодување. Можеме да го приспособиме физичкиот изглед, интерфејсите, сигналните кабли и влезот/излезот на енергијата на производот според вашите специфични барања.

✔ Долгорочно стабилно снабдување

Управувањето со строгата сметка за материјали (BOM) спречува ненадејно застарување на компонентите, што е од клучно значење за индустриските уреди за кои е потребна повеќегодишна поддршка за производство.

✔ Посветена инженерска поддршка

Нашиот тим ќе ве следи од фазата на валидација на прототипот до масовно производство, постојано следејќи ги проблемите со тестирањето и обезбедувајќи технички решенија.

Обезбедување на квалитет

Сите наши HDMI и VGA и DVI до LVDS Industrial LCD контролер одбор се подложени на стандардизирани процеси на проверка и сеопфатен пакет ригорозни процедури за тестирање. Вршиме 100% целосна функционална верификација, тестирање на интегритетот на сигналот и стабилноста на излезот, континуирано тестирање за согорување (достапно на барање), тестови за циклирање на стабилноста на напојувањето и целосна верификација на комуникацијата на интерфејсот. Овие чекори обезбедуваат употребливост и интегритет на секој производ пред испораката. Нашиот строг скрининг за квалитет го минимизира ризикот од дефекти на терен за ОЕМ на индустриска опрема во апликациите на крајните корисници.

Најчесто поставувани прашања

П1: Која е главната разлика помеѓу оваа плоча и мулти-интерфејс плочата на SKY-TDM?

О: Оваа плочка се фокусира на влезови HDMI, VGA и DVI со излез LVDS ---трите најчести интерфејси кои се наоѓаат на индустриски компјутери и наследни контролери. Нуди решение оптимизирано за трошоците за стандардни апликации каде што не се потребни DP, Type-C и eDP.

П2: Дали оваа плоча може да поддржува резолуции повисоки од 1920×1080?

О: Оваа плоча е оптимизирана за индустриски LVDS панели до1920×1080 @ 60Hz. За апликации со 4K или повисока резолуција со eDP панели, ја препорачуваме нашата плочка со повеќе интерфејси која поддржува излези eDP.

П3: Може ли да ја користам оваа плоча и со напојување од 12V и 24V?

О: Да. Плочката поддржува широк опсег на DC влез8V до 25V, што го прави компатибилен и со 12V и 24V индустриски енергетски системи кои вообичаено се наоѓаат во фабричката автоматизација и медицинската опрема.

П4: Како да знам дали мојот LCD панел е компатибилен?

О: Ве молиме наведете го бројот на моделот на вашиот LCD панел. Нашиот инженерски тим ќе го потврди мапирањето на пиновите на LVDS, напонот на панелот, параметрите за време и компатибилноста со резолуцијата. Можеме да обезбедиме и соодветни LVDS кабли.

П5: Дали оваа плоча е компатибилна со резистивни и капацитивни екрани на допир?

О: Да. Поддржуваме интеграција на интерфејс на допир и за PCAP и за резистивните екрани на допир преку USB, I²C или UART. Плочката може да се спои со вашиот контролер на допир како дел од комплетното решение за екранот.

П6: Кој е типичниот животен циклус за HDMI и VGA и DVI до LVDS Industrial LCD контролер одбор?

О: Оваа плоча е дизајнирана со долгорочни извори на компоненти за индустриска опрема која бара 8-15 години производствена поддршка. Одржуваме строга контрола на BOM за да спречиме ненадејно застарување на компонентите.

П7: Дали обезбедувате фирмвер што одговара на панели?

О: Да. Ние го приспособуваме фирмверот за вашите специфични параметри за време, резолуција и работа на LCD панелот. Ова обезбедува plug-and-play интеграција со вашиот панел на екранот.

Контактирајте со нас

Дали набавувате сигурни индустриски LCD контролни плочи за вашиот проект за вграден екран?

Без разлика дали ви се потребни стандардни HDMI/VGA/DVI до LVDS драјвери или целосно приспособени склопови на екранот, инженерскиот тим на SKY-TDM го поддржува вашиот проект од почетниот концепт до масовното производство.

Ве молиме наведете ги следните детали во вашето барање:

• Точен број на моделот на LCD панелот

• Големина на екранот и домашна резолуција

• Потребни интерфејси за видео влез

• Спецификации за работен напон

• Тип на екран на допир (ако е применливо)

• Целна апликација и опкружување за работа

• Проценета годишна количина на нарачка

• Детални барања за прилагодување

Нашите инженери ќе ги проценат вашите спецификации, ќе достават соодветни препораки за хардвер, технички цртежи и конкурентни понуди во рок од 24 часа.
