Како може HDMI и DP и VGA и AD од типот C до LVDS EDP интерфејс да ја поедностават интеграцијата на индустрискиот екран

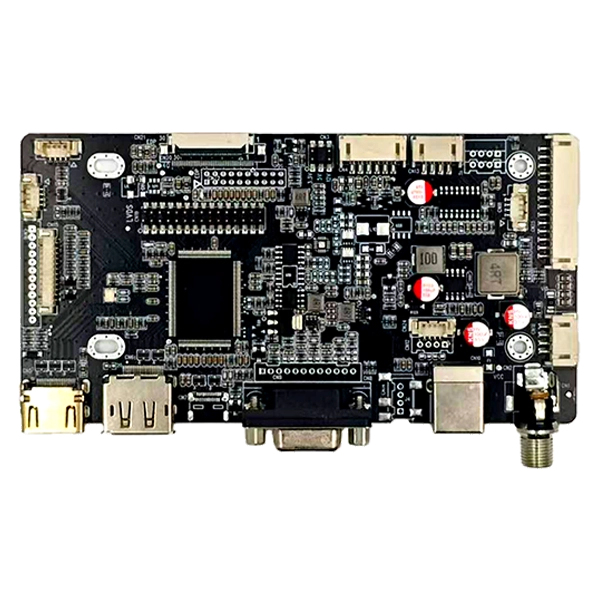

SKY-TDMго развиваHDMI и DP и VGA и тип C на LVDS EDP интерфејс AD плочкада им помогне на OEM, системските интегратори и производителите на индустриска опрема да поврзат повеќе видео извори со LVDS или eDP LCD панели преку еден флексибилен контролер на екранот. Со комбинирање на влезови HDMI, DisplayPort, VGA и USB Type-C со повеќе конфигурации за излез на LCD, плочата може да ја намали сложеноста на хардверот додека поддржува барани апликации за вграден екран.

Современите индустриски системи за прикажување честопати треба да работат со различни компјутери домаќини, графички интерфејси и LCD панели. Користењето на посебен контролер за секој интерфејс може да ја зголеми инженерската работа, барањата за залихи и времето на интеграција. Плочката за двигател на LCD со повеќе интерфејси обезбедува попрактичен пристап со комбинирање на неколку видео влезови и излези за прикажување во една ПХБ од индустриско ниво.

Конфигурацијата на интерфејсот HDMI, DP, VGA и Type-C поддржува широк опсег на платформи за домаќини, додека излезите LVDS и eDP го прават контролерот погоден за различни TFT LCD архитектури. Плочката поддржува конфигурирачки напон на панелот, излез на позадинско осветлување, индустриски работни температури и инженерски услуги OEM/ODM, што ја прави погодна за индустриски HMI, CNC опрема, медицински уреди, киосци, системи за машинско гледање и вградени дисплеи.

Содржина

Зошто на индустриските дисплеи им се потребни повеќе видео интерфејси?

Како таблата на контролорот поврзува различни интерфејси на екранот?

Кои се клучните карактеристики на интерфејсот AD Board?

Кои се главните технички спецификации?

Каде може да се користи овој контролер на екранот?

Како поддршката за OEM и ODM ја подобрува интеграцијата на екранот?

Како инженерите треба да го изберат вистинскиот контролер на екранот?

Најчесто поставувани прашања

Завршно готово

Зошто на индустриските дисплеи им се потребни повеќе видео интерфејси?

Проектите за индустриски приказ ретко следат една хардверска архитектура. Една машина може да користи индустриски компјутер со DisplayPort, друга може да се потпира на HDMI, додека постарата опрема сè уште може да користи VGA. На страната на екранот, LCD модулот може да користи LVDS или eDP во зависност од неговата генерација, резолуција, големина и дизајн.

Ова создава заеднички инженерски предизвик: изворот на видео и LCD панелот не мора да го користат истиот стандард за интерфејс. Без флексибилен контролер, на инженерите може да им требаат различни табли за конверзија за различни проекти.

Контролорот за дисплеј со повеќе влезови може да ја поедностави оваа архитектура со поддршка на:

• HDMI видео извори за обични дигитални домаќински системи.
• DisplayPort за модерни индустриски компјутери и вградени платформи.
• VGA за наследни компјутери и надградби на опрема.
• USB Type-C со DP Alt режим за компатибилни компактни компјутерски платформи.
• LVDS излези за компатибилни индустриски TFT LCD панели.
• eDP излези за поновите LCD архитектури со високи перформанси.

За OEM проектите, оваа флексибилност може да помогне да се намали потребата за редизајнирање на електрониката на екранот секогаш кога се менува платформата на домаќинот.

Како таблата на контролорот поврзува различни интерфејси на екранот?

Основната улога на двигателот за LCD или AD плочката е да прима видео информации од уред-домаќин, да го обработува сигналот и да испорача соодветен сигнал за прикажување на избраниот LCD панел. Интерфејсот од страната на домаќинот и интерфејсот од страната на панелот не мора да бидат идентични.

Во оваа конфигурација, HDMI, DP, VGA и Type-C функционираат како опции за видео влез. Контролорот ги обработува овие сигнали и обезбедува излез LVDS или eDP според архитектурата на поврзаниот панел.

Плочката поддржува двоканален 8-битен LVDS и неколку eDP конфигурации, вклучително и 20-пински, 30-пински и 40-пински FPC опции. Ова ја прави компатибилноста на панелите важен дел од системската интеграција. Инженерите треба да го потврдат моделот на LCD екранот, резолуцијата, типот на интерфејсот, дефиницијата на пиновите, напонот на панелот, барањата за задно осветлување и конфигурацијата на фирмверот пред производството.

На пример, системски интегратор кој надградува постара индустриска машина базирана на VGA може потенцијално да ја задржи постоечката LCD архитектура додека користи контролер што прифаќа VGA влез. Спротивно на тоа, новиот вграден систем може да користи HDMI, DP или компатибилен тип-C влез додека вози панел eDP.

Кои се клучните карактеристики на интерфејсот AD Board?

1. Повеќе опции за видео влез

Плочката комбинира HDMI, DisplayPort, VGA и USB Type-C видео влезови. Оваа архитектура со повеќе интерфејси им дава поголема слобода на развивачите на опрема при изборот на индустриски компјутери, вградени табли и домаќински уреди.

2. Компатибилност со LVDS и eDP дисплеј

Поддршката и на LVDS и на eDP го прави контролорот погоден за различни генерации на TFT LCD технологија. Достапните конфигурации вклучуваат двоканални 8-битни LVDS, како и 20-пински, 30-пински и 40-пински eDP интерфејси.

3. Флексибилна конфигурација на енергија

Контролорот поддржува опции за напон на панелот од 3,3V, 5V и 12V. Излезните опции за позадинско осветлување вклучуваат 5V, 12V и 24V. Оваа флексибилност е корисна кога се интегрираат LCD модули со различни електрични барања.

4. Индустриска оперативна способност

Назначениот опсег на работна температура е -20°C до 80°C. Дизајнот, исто така, вклучува компоненти од индустриско ниво, дизајн со ниска моќност и подобрена ESD заштита за опкружувања на опрема со тешки барања.

5. Функции за обработка и проширување на сликата

Информациите за производот специфицираат DDR меморија, FRC обработка и ротација на сликата од 180°. Овие функции може да бидат вредни за вградени дисплеи каде ориентацијата на сликата и обработката на приказот треба да се прилагодат на физичката инсталација.

Кои се главните технички спецификации?

Следната табела ги сумира примарните спецификации достапни за овој контролер за дисплеј со повеќе интерфејси:

Бидејќи LCD панелите може да имаат различни дефиниции за пинови дури и кога го користат истиот општ стандард за интерфејс, инженерите треба да ги третираат спецификациите како почетна точка за проверка на компатибилноста наместо да претпоставуваат дека секој панел е директно заменлив.

Каде може да се користи овој контролер на екранот?

Комбинацијата на повеќе видео влезови и излези LVDS/eDP го прави овој тип на контролер погоден за широк опсег на индустриски и вградени апликации за прикажување.

Индустриски HMI терминали

Интерфејсите меѓу човекот и машината честопати треба да работат постојано додека ги поврзуваат индустриските компјутери со TFT LCD дисплеите. Флексибилните опции за видео влез го поедноставуваат изборот на хардверска платформа и надградбите на опремата.

Интерфејси за CNC машина

CNC системите може да користат различни генерации на компјутерски хардвер. Контролерот со повеќе интерфејси може да помогне да се поврзат наследни или модерни видео извори со соодветни LCD панели.

Прикази на медицинска опрема

Медицинската дијагностичка и лабораториска опрема може да бара стабилна работа на екранот и внимателно усогласени LCD конфигурации. Затоа, тестирањето на компатибилноста на панелите и приспособените параметри на екранот може да бидат важни за време на интеграцијата.

Системи за машинска визија

Опремата за машинско гледање најчесто комбинира индустриски компјутери, камери, единици за обработка и дисплеи на оператори. Флексибилните видео интерфејси овозможуваат потсистемот за прикажување да приспособува различни конфигурации на домаќинот.

Монитори и киосци со отворена рамка

Терминалите за самопослужување, киосците и мониторите со отворена рамка може да користат различни големини на LCD и платформи за домаќини. Конфигурабилниот контролер може да им помогне на производителите да стандардизираат дел од архитектурата на приказот во различни варијанти на производи.

Како поддршката за OEM и ODM ја подобрува интеграцијата на екранот?

Изборот на плочка за драјвер за LCD не се однесува само на типот на конекторот. Успешната интеграција зависи од усогласувањето на контролорот со точниот LCD панел и системската архитектура.

За проектите OEM и ODM, инженерската поддршка може да вклучува:

• Потврда за компатибилност на LCD панелот.
• Оптимизација и прилагодување на фирмверот.
• EDID модификација.
• Подесување на параметрите на задно осветлување.
• Прилагоден дизајн на LVDS и eDP кабел.
• Печатење на лого на PCB за прилагодена опрема.
• Усогласување на напонот на панелот и барањата за позадинско осветлување.

Овие услуги можат да бидат особено вредни кога на клиентот му треба приспособено склопување на екранот наместо генеричка контролна табла. Наместо LCD-от, таблата на возачот, кабелот и позадинското осветлување да се третираат како независни компоненти, целосниот систем за прикажување може да се оцени како интегрирано решение.

За приспособен проект, купувачите треба да го подготват бројот на LCD моделот, потребниот видео влез, влезната моќност, барањата за задно осветлување, проценетата годишна количина и сите барања на фирмверот или OEM пред техничката евалуација.

Како инженерите треба да го изберат вистинскиот контролер на екранот?

Пред да купат контролна табла, инженерите треба да проверат неколку технички параметри наместо да избираат плоча само според изгледот на надворешниот конектор.

1. Потврдете го LCD интерфејсот.Определете дали панелот користи LVDS или eDP и идентификувајте ја точната конфигурација на конекторот и пинот.
2. Проверете го напонот на панелот.Проверете дали LCD-екранот бара 3,3V, 5V или 12V.
3. Потврдете го позадинското осветлување.Потврдете го бараниот напон на задно осветлување, овозможете сигнал и барања за PWM.
4. Проверете го изворот на видеото.Идентификувајте дали домаќинот користи HDMI, DP, VGA или компатибилен тип-C DP Alt режим.
5. Потврдете ја резолуцијата и времето.Фирмверот на контролорот мора да биде компатибилен со параметрите на екранот на целната табла.
6. Оценете ја работната средина.Температурата, ESD, стабилноста на енергијата и барањата за континуирано работење треба да се земат предвид за индустриската опрема.
7. Разговарајте за барањата за прилагодување.За производство на OEM, конфигурацијата на кабелот, фирмверот, обележувањето на ПХБ и совпаѓањето на панелите треба да се потврдат пред масовното производство.

Оваа листа за проверка помага да се намалат проблемите со компатибилноста за време на тестирањето на прототипот и распоредувањето на производството.

Најчесто поставувани прашања

П1: Дали плочата поддржува и LVDS и eDP LCD панели?

Да. Контролерот е дизајниран да поддржува и LVDS и eDP TFT LCD панели. Достапните конфигурации вклучуваат двоканални 8-битни LVDS и eDP опции со 20-пински, 30-пински и 40-пински FPC интерфејси.

П2: Кои видео влезови се поддржани?

Плочката поддржува HDMI, DisplayPort, VGA и USB Type-C видео влез. Работата на видеото од тип C зависи од уредот-домаќин што ја поддржува соодветната функционалност на режимот DisplayPort Alt.

П3: Кои напони на панелите се достапни?

Наведените опции за напон на панелот се 3,3V, 5V и 12V. Соодветната поставка треба да се избере според спецификацијата на целниот LCD панел.

П4: Може ли контролорот да се прилагоди за OEM проект?

Да. Поддршката за приспособување може да вклучува проверка на компатибилноста со LCD екран, оптимизација на фирмверот, модификација на EDID, подесување на параметрите на позадинското осветлување, приспособени LVDS/eDP кабли и печатење на логото на PCB.

П5: Кои информации треба да се обезбедат пред да побарате понуда?

Се препорачува да се обезбеди моделот на LCD панелот, саканиот видео влез, влезниот напон, барањата за позадинско осветлување, очекуваното годишно количество и сите барања за прилагодување на OEM или фирмверот. Овие детали му овозможуваат на инженерскиот тим попрецизно да ја процени компатибилноста.

Завршно готово

Флексибилен контролер за дисплеј со повеќе интерфејси може да ја поедностави врската помеѓу модерните и старите видео извори и различните генерации на индустриски TFT LCD панели. Со влезови HDMI, DisplayPort, VGA и Type-C во комбинација со излези LVDS и eDP, решението може да поддржува широк опсег на индустриски HMI, CNC, медицински, киоск, транспортни и вградени апликации. Моќноста на панелот што може да се конфигурира, опциите за позадинско осветлување, индустрискиот температурен опсег и инженерските услуги OEM/ODM дополнително поддржуваат приспособени проекти за прикажување.

Ако развивате индустриски дисплеј, надградувате постоечки LCD систем или барате сигурно решение за контролер за производство на OEM, обезбедете ги барањата за вашиот LCD модел и интерфејс на SKY-TDM.Контактирајте несо спецификациите на вашиот панел, барањата за апликација и очекуваната количина за да се разговара за компатибилноста, опциите за приспособување и соодветно решение за контролер на екранот за вашиот проект.
