Кога индустриската опрема има потреба од флексибилни видео влезови и доверливо TFT LCD поврзување, на2-HDMI до LVDS TTL интерфејс AD плочкаодSKY-TDMобезбедува практично решение за контролер. Дизајниран за интеграција на индустриски дисплеј, поддржува двојни HDMI влезови, излези LVDS и TTL, фирмвер што може да се конфигурира и LCD панели од 7 до 32 инчи, помагајќи им на OEM програмерите да ја поедностават интеграцијата на хардверот и да ги намалат напорите за развој.
Контролорот на екранот мора да направи повеќе отколку да конвертира видео сигнали. Треба да одговара на LCD интерфејсот, да одржува стабилен пренос на слика, да го поддржува потребното време на панелот и да остане доверлив во текот на животниот циклус на опремата. На2-HDMI до LVDS TTL интерфејс AD плочкае дизајниран околу овие практични барања. Со прифаќање на два HDMI видео извори и обезбедување на излезни интерфејси LVDS или RGB TTL, им дава на дизајнерите на опремата поголема флексибилност при изборот на индустриски TFT LCD панели. Неговиот фирмвер што може да се конфигурира, исто така, може да се прилагоди на резолуцијата, времето, дефинициите на интерфејсот, контролата на позадинското осветлување, поставките за OSD и другите проектни барања. Ова ја прави таблата погодна за индустриска автоматизација, медицинска опрема, киосци за самопослужување, дигитални знаци, транспортна опрема и вградени системи за прикажување.
Содржина
- Што е 2-HDMI до LVDS TTL интерфејс АД плоча?
- Зошто двојните HDMI влезови се важни во индустриските дисплеи?
- Како излезите LVDS и TTL ја подобруваат компатибилноста со LCD екран?
- Кои се клучните карактеристики што треба да се земат предвид?
- Каде може да се користи овој контролер на екранот?
- Како ја поедноставува интеграцијата на ОЕМ приказот?
- Технички преглед на одборот на контролорот
- Најчесто поставувани прашања
- Добијте прилагодено решение за индустриски приказ
Што е 2-HDMI до LVDS TTL интерфејс АД плоча?

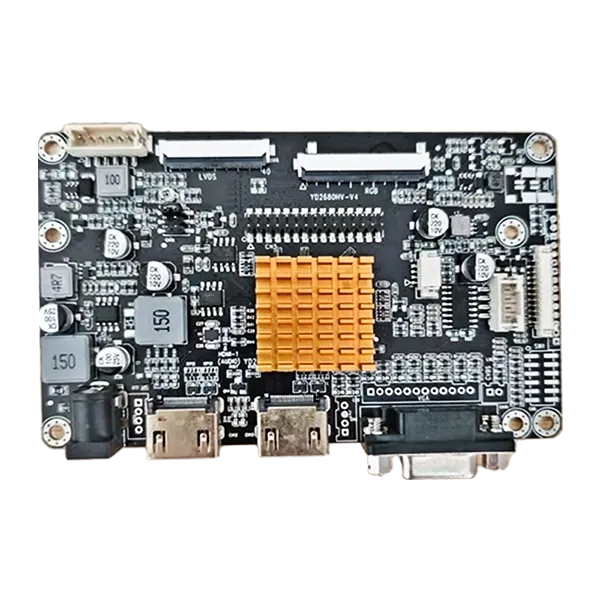

АД-плочката на екранот, вообичаено наречена LCD контролерска плоча, делува како точка за поврзување помеѓу изворот на видео и LCD панелот. Во индустриската опрема, видео изворот може да обезбеди HDMI сигнал додека избраниот TFT LCD панел може да бара интерфејс LVDS или TTL. Контролорот го преведува и обработува дојдовниот видео сигнал за да може да се испорача до соодветниот LCD интерфејс.
На2-HDMI до LVDS TTL интерфејс AD плочкае дизајниран специјално за овој тип на интеграција. Поддржува два HDMI видео влезови и може да обезбеди LVDS или RGB TTL излез за компатибилни индустриски TFT LCD панели. Според спецификациите на производот, може да се конфигурира за индустриски TFT дисплеи од приближно 7 до 32 инчи, во зависност од специфичните барања на панелот.
За OEM проектите, овој пристап може да ја намали потребата за редизајнирање на целата електроника на екранот при менување на модели на панели или конфигурации на опремата. Наместо тоа, инженерите можат да изберат соодветна конфигурација на контролорот и да ја потврдат резолуцијата, времето, дефиницијата на интерфејсот и барањата за моќност на LCD-екранот.
Зошто двојните HDMI влезови се важни во индустриските дисплеи?
Индустриските системи се повеќе користат повеќе видео извори. На пример, машината можеби ќе треба да прикажува информации од компјутер, а истовремено прима сигнал од индустриска камера, систем за инспекција, вграден компјутер или секундарна единица за обработка.
Контролерот со два влеза HDMI обезбедува пригоден начин за поврзување на два дигитални видео извори и префрлување помеѓу нив. Ова може да ја направи архитектурата на системот пофлексибилна без да бара дополнителен надворешен прекинувачки уред во секоја апликација.
- Повеќе извори на видео:Два HDMI влеза обезбедуваат поголема флексибилност на системот.
- Системска интеграција:Префрлувањето на видео-изворот може да се вклучи во архитектурата на екранот.
- Надградби на опремата:Постојните системи може да се прилагодат на новите видео извори базирани на HDMI.
- Флексибилност на дизајнот:Инженерите можат да градат системи за прикажување околу различни конфигурации на изворот.
Оваа функција е особено корисна за индустриски HMI системи, контролни терминали, опрема за инспекција, киосци и други производи каде што е важна флексибилноста на изворот на екранот.
Како излезите LVDS и TTL ја подобруваат компатибилноста со LCD екран?
LCD панелите не користат ист електричен интерфејс. Два најчесто сретнувани интерфејси во индустриските TFT апликации се LVDS и TTL/RGB. Изборот на погрешен интерфејс на контролорот може да доведе до некомпатибилност, нестабилни слики или дополнителен хардверски редизајн.
Поддршката и на LVDS и на TTL излезот им дава на дизајнерите на системот повеќе опции при изборот на компатибилни LCD панели. LVDS врските на контролорот вклучуваат наменски парови на диференцијални сигнали, додека неговиот TTL интерфејс обезбедува RGB податоци и сигнали за синхронизација за компатибилни панели.
| Интерфејс | Типична функција | Вредност за интеграција |
|---|---|---|
| LVDS | Диференцијален LCD пренос на податоци со голема брзина | Погоден за многу индустриски TFT LCD панели |
| TTL / RGB | Паралелен RGB приказ на податоци и сигнали за тајминг | Поддржува компатибилни TFT панели со TTL-интерфејс |
| HDMI | Влез за дигитален видео извор | Практично поврзување со модерна видео опрема |
Инженерите секогаш треба да го потврдат точниот модел на LCD екран, резолуцијата, временските параметри, барањата за напон, конфигурацијата на конекторот и мапирањето на пиновите пред производството. Компатибилноста на интерфејсот зависи од целосната спецификација на панелот, а не само од името на интерфејсот.
Кои се клучните карактеристики што треба да се земат предвид?
Изборот на индустриски LCD контролер бара повеќе од проверка дали влезните и излезните конектори физички се совпаѓаат. Електричните спецификации, конфигурацијата на фирмверот, времето на панелот, барањата за позадинско осветлување и долгорочните размислувања за снабдување, сето тоа може да влијае на доверливоста на проектот.
Двојни HDMI видео влезови
Два HDMI влеза им овозможуваат на дизајнерите на опрема да поврзат повеќе дигитални видео извори и да го изберат соодветниот извор според системските барања.
Поддршка за излез на LVDS и TTL
Поддршката на двата типа излези го проширува опсегот на компатибилни TFT LCD панели и може да го намали редизајнот на хардверот кога OEM проект користи различни конфигурации на екранот.
Флексибилна конфигурација на фирмверот
Фирмверот може да се приспособи според резолуцијата на LCD екранот, параметрите за тајминг, дефинициите на интерфејсот, барањата за OSD, логото за стартување и други поставки специфични за апликацијата. Ова е особено вредно за OEM и ODM опремата каде стандардната конфигурација на контролорот можеби не е доволна.
Индустриско-ориентиран дизајн
Плочката е наменета за континуирани индустриски апликации, со дизајнерски размислувања фокусирани на стабилна обработка на сигналот, намалување на пречки, достапност на компоненти и долгорочно работење.
Компактна интеграција
Посебната контролна табла може да ја поедностави архитектурата на внатрешниот екран на вградената опрема, помагајќи им на инженерите да управуваат со LCD врските, контролата на позадинското осветлување, конверзијата на сигналот и поврзаните функции на екранот во рамките на дефинирана хардверска платформа.
Каде може да се користи овој контролер на екранот?
Бидејќи контролорот ја комбинира флексибилноста на влезот HDMI со излезните опции за LVDS и TTL LCD, може да опслужува широк опсег на вградени и индустриски апликации за прикажување.
| Апликација | Зошто контролорот е корисен |
|---|---|
| Индустриска автоматизација | Поврзува дигитални видео извори со индустриски TFT панели за прикажување |
| Медицинска опрема | Поддржува приспособени конфигурации на екранот за специјализирана опрема |
| Киосци за самопослужување | Обезбедува флексибилен видео влез и вградена LCD интеграција |
| Дигитален знак | Овозможува извори на содржина базирани на HDMI да возат компатибилни LCD панели |
| Транспортна опрема | Поддржува вградени системи за прикажување кои бараат стабилно работење |
| Вградени системи | Нуди конфигурабилни интерфејси за дизајни на приказ специфични за апликации |
Соодветната конфигурација зависи од работната средина на опремата, LCD моделот, изворот на видео, резолуцијата, механичкиот простор и архитектурата на напојувањето. Поради оваа причина, инженерската верификација треба да се заврши пред масовното производство.
Како ја поедноставува интеграцијата на ОЕМ приказот?
Интеграцијата на дисплејот може да стане комплицирана кога за OEM проект треба да работат заедно LCD панелот, екранот на допир, контролерот, каблите, фирмверот, позадинското осветлување и механичката структура. Плочката на контролорот што може да се конфигурира околу целниот LCD екран може да намали некои од овие предизвици за интеграција.
SKY-TDM обезбедува услуги за инженерство на екрани кои покриваат избор на LCD екран, конфигурација на контролорот, прилагодување на екранот на допир, оптичко поврзување, стакло на капакот, кабли за интерфејс и сродни барања за интеграција на екранот. Неговите системи за управување со квалитет вклучуваат сертификати ISO 9001, ISO 13485 и IATF 16949, додека контролните табли се подложени на функционално тестирање пред испораката според информациите за производот на компанијата.
За клиентите OEM и ODM, инженерската поддршка може да вклучува:
- LCD резолуција и конфигурација на тајмингот
- Мапирање на пиновите на LVDS и прилагодување на тајмингот TTL
- Оптимизација на фирмверот
- Контрола на позадинско осветлување и осветленост
- Конфигурација на јазикот на OSD
- Приспособување на логото за стартување
- Конфигурација на игла и конектор за кабел
- Барања за механичко монтирање
- Поклопување на LCD и панел на допир
Овој интегриран пристап може да биде особено вреден за проекти каде што компатибилноста на екранот и долгорочната достапност на компоненти се важни размислувања за дизајнот.
Технички преглед на одборот на контролорот
Следната табела ги сумира важните карактеристики на ова решение за контролер и ја објаснува нивната практична важност при развојот на системот за прикажување.
| Спецификација / Карактеристика | Достапна конфигурација | Инженерска корист |
|---|---|---|
| Видео влезови | 2 × HDMI | Поддржува повеќе дигитални видео извори |
| LCD излези | LVDS и TTL / RGB | Ги проширува опциите за компатибилни LCD екрани |
| Опсег на големина на LCD екран | Приближно 7-32 инчи | Погоден за различни индустриски формати на приказ |
| Фирмвер | Може да се конфигурира | Поддржува параметри за прикажување специфични за проектот |
| LVDS конектор | JST 2×15 пински | Обезбедува врски со диференцијален сигнал за приказ |
| LVDS FFC | 40-пински, 0,5 мм | Поддржува компатибилни врски со LCD панели |
| TTL T-CON | 50-пински FFC | Обезбедува врски со RGB и сигнал за тајминг |
| Интерфејс за позадинско осветлување | PH2.0 6-пински | Поддржува компатибилна моќ и контрола на позадинското осветлување |
Вистинските дефиниции на пиновите и електричната конфигурација секогаш треба да се проверуваат според целниот ЛЦД лист со податоци. На пример, интерфејсот LVDS користи диференцијални TX сигнални парови, додека интерфејсот TTL вклучува RGB податоци, DE, VS, HS, DCLK и сродни контролни сигнали. Правилното мапирање на пиновите е од суштинско значење за успешна интеграција.
Најчесто поставувани прашања
1. Кои LCD панели може да се поврзат со овој контролер?
Контролерот може да се конфигурира за широк опсег на индустриски TFT LCD панели користејќи компатибилни LVDS или TTL интерфејси. Панелите во приближниот опсег од 7-32 инчи може да се поддржат во зависност од специфичниот модел и електричните барања. Обезбедувањето на бројот на моделот на LCD екранот му овозможува на инженерскиот тим да ја потврди компатибилноста.
2. Може ли фирмверот да се прилагоди за OEM проект?
Да. Приспособувањето на фирмверот може да ја покрие резолуцијата на LCD екранот, параметрите за тајминг, дефинициите на интерфејсот, поставките за OSD, логото за стартување и други барања специфични за проектот.
3. Дали плочата поддржува и LVDS и TTL LCD панели?
Да. Контролерот е дизајниран да обезбеди и LVDS и RGB TTL излезни опции, овозможувајќи му да поддржува различни компатибилни индустриски TFT LCD конфигурации.
4. Дали може да се поврзат два HDMI извори истовремено?
Плочката обезбедува два HDMI влезни интерфејси, овозможувајќи два компатибилни дигитални видео извори да се вградат во системот за прикажување со избор на извор според конфигурираната апликација.
5. Дали овој контролер е погоден за континуирани индустриски апликации?
Производот е дизајниран за индустриски апликации и континуирано работење, со акцент на стабилна обработка на сигналот, контрола на пречки, индустриски ориентирани компоненти и долгорочни размислувања за снабдување.
6. Дали SKY-TDM може да обезбеди комплетен склоп на дисплеј?
Да. SKY-TDM може да поддржува пошироки барања за интеграција на екранот, вклучувајќи индустриски LCD панели, капацитивни или отпорни екрани на допир, контролни табли, кабли за интерфејс, оптичко поврзување, стакло за покривање и сродни инженерски услуги OEM/ODM.
Добијте прилагодено решение за индустриски приказ
Изборот на вистинскиот LCD контролер е важен чекор во изградбата на стабилен систем за индустриски приказ. Со двојни HDMI влезови, компатибилност со излезни LVDS и TTL, фирмвер што може да се конфигурира и инженерска поддршка за усогласување и интеграција на LCD, овој контролер може да им помогне на развивачите на OEM да креираат системи за прикажување околу нивните специфични технички барања. Ако оценувате нов индустриски HMI, медицински уред, киоск, транспортен дисплеј или проект за вградена опрема, дознајте повеќе за 2-HDMI to LVDS TTL Interface AD Board иконтактирајте со нассо вашиот LCD модел, резолуција, тип на интерфејс, количина и барања за проектот. SKY-TDM може да помогне да се потврди компатибилноста и да се развие практично решение за приказ за вашата апликација.
