Плочка за конвертирање LVDS во EDP за индустриски LCD дисплеи

Многу индустриски уреди продолжуваат да користат доверливи графички контролери LVDS, додека поновите LCD панели сè повеќе го прифаќаат интерфејсот за вграден екран (eDP). Заменувањето на целата контролна платформа често е скапо и одзема многу време. НаПлочка за конвертирање LVDS во EDP за индустриски LCD дисплеиод SKY-TDM обезбедува ефикасно решение за миграција со конвертирање на стандардни LVDS видео сигнали во излез eDP, дозволувајќи им на производителите на OEM да интегрираат модерни LCD панели без редизајнирање на нивната постоечка хардверска архитектура.

Дизајнирана специјално за индустриски апликации, оваа компактна плоча за конвертор обезбедува стабилен пренос на сигнал, одлична компатибилност и долгорочна сигурност за опрема за автоматизација, медицински уреди, транспортни системи, вградени компјутери и интелигентни терминали.

Модернизирајте го постоечкиот хардвер без да го замените вашиот контролер

Многу индустриски производи остануваат во употреба 10-15 години, додека LCD технологијата се развива многу побрзо. Бидејќи панелите LVDS стануваат се помалку достапни и eDP дисплеите стануваат индустриски стандард, производителите се соочуваат со зголемени предизвици за набавка на извори.

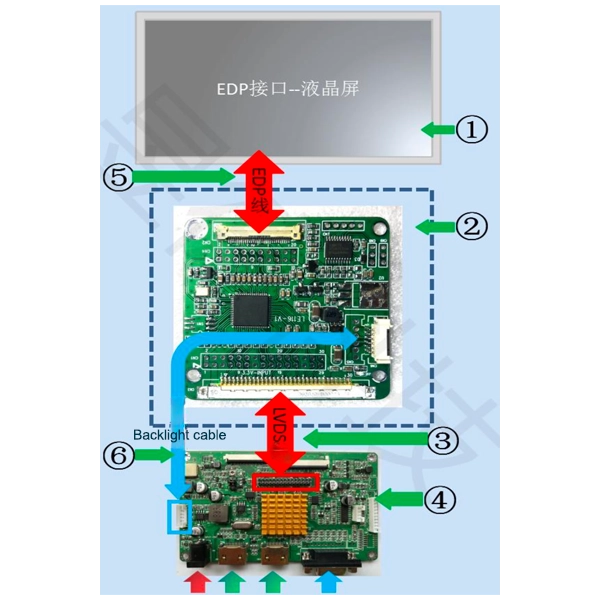

Наместо редизајнирање на комплетната вградена платформа, конверторската плоча на SKY-TDM делува како интелигентен интерфејс мост помеѓу вашиот постоечки LVDS контролер и најновите eDP LCD модули.

Овој пристап значително ги намалува инженерските трошоци, ги скратува развојните циклуси и ги штити вашите постоечки хардверски инвестиции.

Без разлика дали ја надградувате индустриската опрема или дизајнирате нов производ околу постоечката процесорска платформа, оваа плочка за конвертор обезбедува сигурно и скалабилно решение за приказ.

Изграден за индустриска доверливост

Индустриските средини бараат многу повеќе од конверторската плоча отколку едноставната конверзија на сигналот. За да се обезбеди сигурна долгорочна работа, секоја плоча на конверторот е изградена со електронски компоненти од индустриско ниво и има оптимизиран распоред на PCB (печатено коло).

Инженерски моменти:

- Стабилен прием на диференцијален LVDS сигнал

- Излезен пренос на сигнал eDP со голема брзина

- Оптимизирано совпаѓање на импедансата

- Дизајн со ниски EMI (електромагнетни пречки).

- Сигурно секвенционирање на моќноста

- Компоненти со температурна оцена од индустриско ниво

- Компактен дизајн на ПХБ (со димензии само 50 × 50 mm)

- Ниска потрошувачка на енергија

- Одлична долгорочна стабилност

Овие карактеристики помагаат да се одржи супериорен квалитет на сликата при континуирано работење, притоа минимизирајќи ги проблемите како треперење на екранот, губење на сигнал или абнормалности во синхронизацијата.

Флексибилна ЛЦД компатибилност

Различни производители на LCD екрани често имаат различни параметри за тајминг, приклучоци на конекторите и барања за иницијализација. Наместо да нудиме само фиксни стандардни решенија, ние тесно соработуваме со клиентите за да обезбедиме професионална инженерска поддршка за приспособена компатибилност со LCD екран.

Поддржани услуги за прилагодување вклучуваат: конфигурација на резолуција, оптимизација на тајмингот на LCD, прилагодување на параметрите на панелот eDP, програмирање EDID (Проширени податоци за идентификација на екранот), прилагодување на фирмверот, оптимизација на контролата на задното осветлување, адаптација на конекторот, прилагодување на кабелот и помош за механичка интеграција.

Ова високо ниво на флексибилност им овозможува на клиентите на OEM лесно да интегрираат дисплеи од различни производители на панели со минимални трошоци за редизајн на хардверот.

Типични сценарија за примена

Одборот за конвертирање LVDS во EDP за индустриски LCD дисплеи е широко интегриран во различни области, вклучувајќи: HMI за индустриска автоматизација, интерфејси за CNC машини, вградени индустриски компјутери, опрема за медицинска дијагностика, лабораториски инструменти, системи за контрола на железницата, контролери за дигитални знаци, киосци за самопослужување, индустриска опрема за тестирање системи за индустриска опрема и системи за индустриска порта.

Неговиот компактен отпечаток го прави особено погоден за апликации каде што просторот за инсталација е ограничен.

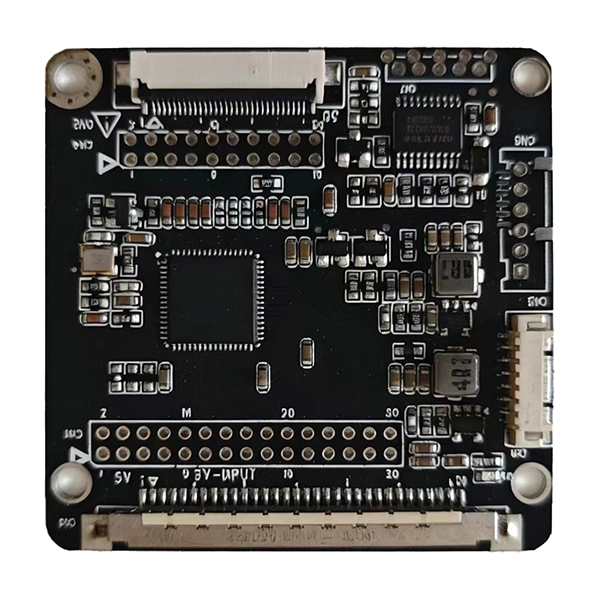

Технички спецификации

Влезен интерфејс FI-XB30S LVDS

JST 2x15 пински LVDS Влезен интерфејс

Излезен интерфејс FFC-30Pin-0,5mm Pitch eDP

JST 2x10 пински eDP излезен интерфејс

CVILUX 6-пински интерфејс за позадинско осветлување од 2,0 мм

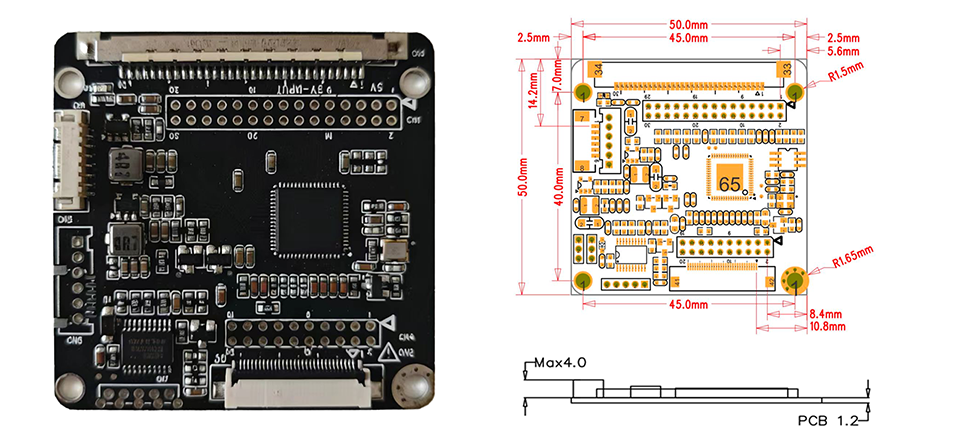

Димензии

Зошто да се надградите од LVDS на eDP LCD панели?

Индустријата за прикажување постојано преминува од интерфејси LVDS кон eDP (Embedded DisplayPort). Еве зошто производителите на OEM го прават префрлувањето:

Поголем пропусен опсег:eDP поддржува повисоки резолуции и стапки на освежување во споредба со LVDS, овозможувајќи 4K и екрани со висока стапка на слики со кои LVDS не може да се справи.

Помалку кабли:eDP користи помалку сигнални линии од LVDS, намалувајќи ја сложеноста на рутирањето на внатрешните кабли и подобрувајќи ги перформансите на EMI.

Пониска потрошувачка на енергија:eDP работи на пониски напони и вклучува функции за заштеда на енергија, што го прави идеален за опрема на батерии и енергетски ефикасна.

Подобар квалитет на сликата:eDP поддржува поголеми длабочини на бои и напредни функции за обработка на слики како самоосвежување на панелот и променливи стапки на освежување.

Достапност на идниот панел:Производителите на LCD сè повеќе постепено ги отстрануваат LVDS панелите во корист на eDP. Надградбата сега обезбедува долгорочно снабдување со панели без да се потпирате на прекинатите модели на LVDS.

Поедноставена интеграција:eDP користи стандардни конектори и поедноставно кабли, намалувајќи го времето на склопување и потенцијалните грешки при поврзувањето.

За производителите на индустриска опрема, мигрирањето на панелите на eDP преку нашата табла за конвертор обезбедува практичен пат до модерната технологија за прикажување без замена на постоечките контролери.

Вообичаени сценарија за миграција

Сценарио 1: Наследен контролер со надградба на панелот eDP

Вашиот постоечки контролер работи совршено, но излегува само LVDS. Оригиналниот LVDS панел е прекинат и достапни се само замени на eDP. Инсталирајте ја нашата табла за конвертор помеѓу контролерот LVDS и новиот панел eDP --- не се потребни промени на фирмверот на главниот контролер.

Сценарио 2: Развој на нов производ со постоечка процесорска платформа

Вашата процесорска платформа поддржува LVDS излез, но идеалниот LCD панел за вашиот нов производ користи eDP. Наместо да ја редизајнирате целата главна плоча, користете ја нашата табла за конвертор за да го премостите јазот на интерфејсот и да го забрзате времето до пазар.

Сценарио 3: Набавка на панел со повеќе извори

За да го намалите ризикот од синџирот на снабдување, треба да се квалификувате повеќе добавувачи на LCD панели --- некои нудат LVDS, други eDP. Со нашата табла за конвертор, можете да стандардизирате на излезот на еден контролер (LVDS) додека флексибилно го набавувате секој интерфејс панел.

Сценарио 4: Теренска надградба на распоредената опрема

Вашата инсталирана база на опрема користи LVDS панели кои стануваат тешки за набавка. Нашата табла за конвертор им овозможува на сервисните тимови да ги заменат неуспешните LVDS панели со достапни eDP панели за време на одржувањето на теренот, продолжувајќи го животниот век на опремата без скапи надградби на контролорот.

Зошто да изберете САД?

Изборот на вистинскиот добавувач е исто толку важен како и изборот на вистинскиот хардвер. За разлика од дистрибутерите кои едноставно испорачуваат стандардни табли, SKY-TDM обезбедува целосна инженерска соработка во текот на вашиот проект.

Нашите основни предности

- Производител на професионален екран на допир

- Големо искуство во интеграција на индустриски приказ

- Прилагоден развој на фирмвер

- Прилагодени услуги за дизајн на кабли

- Тестирање на компатибилност со LCD екран

- ISO 9001Сертификација на системот за управување со квалитет

- ISO 13485Сертификација на системот за управување со квалитетот на медицинските уреди

- IATF 16949 годинаСертификација на системот за управување со квалитетот на автомобилите

- Брзо прототипирање

- Стабилно долгорочно снабдување

- Сеопфатна техничка поддршка пред и по производството

Нашиот инженерски тим тесно соработува со клиентите на OEM за да се намалат ризиците во развојот и да се забрза времето на производот до пазарот.

Најчесто поставувани прашања

П1: Дали плочката за конвертирање LVDS во EDP за индустриски LCD дисплеи може да поддржи било кој eDP LCD панел?

О: Повеќето индустриски eDP LCD екрани може да се поддржат по конфигурацијата на фирмверот. Препорачуваме да го дадете бројот на вашиот LCD модел за евалуација на компатибилноста.

П2: Дали е достапно прилагодување на фирмверот?

О: Да. Параметрите за тајмингот, резолуцијата, информациите за EDID и секвенците за иницијализација може да се прилагодат.

П3: Дали можете да обезбедите соодветни кабли?

О: Апсолутно. Ние произведуваме прилагодени LVDS кабли, eDP кабли, FFC/FPC кабли и комплетни приклучоци за жици.

П4: Можете ли да помогнете во мигрирањето од застарен LVDS дисплеј?

О: Да. Ова е една од најчестите апликации за оваа плоча за конвертор. Можеме да препорачаме компатибилни замена на ЛЦД и соодветно да го конфигурираме конверторот.

П5: Дали конверторот е погоден за континуирано индустриско работење?

О: Да. Плочката е дизајнирана со користење на компоненти од индустриско ниво наменети за долгорочно, континуирано работење.

П6: Дали поддржувате нарачки за мали прототипови?

О: Да. Инженерските примероци се достапни пред масовното производство.

П7: Колку долго е достапноста на производот?

О: Индустриските проекти често бараат долг животен циклус на производот. Ние поддржуваме долгорочно управување со снабдувањето и животниот циклус за OEM клиентите.

П8: Дали плочката поддржува и едноканален и двоканален LVDS влез?

О: Да. Плочката поддржува и едноканални (1 лента) и двоканални (2 ленти) влезни конфигурации LVDS. Соодветната конфигурација се поставува за време на прилагодувањето на фирмверот врз основа на вашите специфични барања на контролорот и панелот.

П9: Која е максималната резолуција поддржана од оваа табла за конвертор?

О: Одборот поддржува резолуции до1920×1080 @ 60Hzза едноканален LVDS влез и до2560×1440 @ 60Hzза двоканален влез LVDS, во зависност од спецификациите на панелот и квалитетот на кабелот. За панели со поголема резолуција, ве молиме контактирајте го нашиот инженерски тим за проценка на компатибилноста.
