Модерната индустриска опрема во голема мера се потпира на системите за прикажување со високи перформанси за да им обезбеди на операторите јасни, стабилни и информации во реално време. Сепак, различни LCD панели често користат различни комуникациски интерфејси, создавајќи предизвици за компатибилност при надградба на опремата, системска интеграција и проекти за замена на екранот. АнТабла за конверзија на сигнал од LVDS во TTLобезбедува ефективно решение со конвертирање на LVDS сигналите во излезни сигнали TTL/RGB, дозволувајќи им на инженерите да поврзат напредни контролни системи со постоечките TFT LCD панели базирани на TTL.
Оваа статија објаснува како функционира плочата за конверзија на сигнал од LVDS во TTL, зошто е важна за индустриски апликации, кои предизвици ги решава и како производителите можат да изберат сигурно решение за конверзија. Со професионално искуство со индустриски дисплеј, SKY-TDM обезбедува приспособени табли за конверзија дизајнирани за стабилно работење, долг работен век и флексибилна интеграција.
| Секција | Главна тема | Цел |
|---|---|---|
| Основи на интерфејсот за приказ | Разбирање на технологиите LVDS и TTL | Помогнете им на инженерите да ги идентификуваат барањата за компатибилност |
| Технологија на конверзија | Методи за обработка и пренос на сигнали | Објаснете како конверзијата ја подобрува системската врска |
| Индустриски придобивки | Доверливост, флексибилност и намалување на трошоците | Решавање на практични инженерски предизвици |
| Водич за избор | Важни технички фактори | Поддржете подобри одлуки за купување |
Во индустриските системи за прикажување, комуникациската компатибилност помеѓу главниот контролер и LCD панелот е еден од најважните фактори кои влијаат на перформансите на производот. Различни генерации на технологија за прикажување може да користат различни стандарди за сигнал. Многу современи индустриски компјутери и вградени контролери обезбедуваат LVDS излези, додека некои постоечки TFT LCD панели сè уште бараат TTL/RGB влезови.
LVDS (Low Voltage Differential Signaling) е широко користен во индустриските дисплеи бидејќи обезбедува пренос на податоци со голема брзина со намалени електромагнетни пречки. Ги пренесува податоците за сликата преку диференцијални сигнали, што го прави погоден за апликации кои бараат стабилно работење во долги периоди.
Интерфејсите за прикажување TTL (Transistor-Transistor Logic) користат паралелен RGB пренос на податоци. Иако TTL технологијата е постара во споредба со LVDS, многу индустриски LCD модули продолжуваат да користат TTL интерфејси поради нивната едноставна структура и компатибилност со специфични контролери на екранот.
Разликата помеѓу овие две интерфејс технологии создава заеднички инженерски проблем: како да поврзете извор на сигнал LVDS со TTL LCD панел без редизајнирање на целосниот систем за прикажување. Ова е местото каде таблата за конверзија на сигнали од LVDS во TTL станува суштинска компонента.

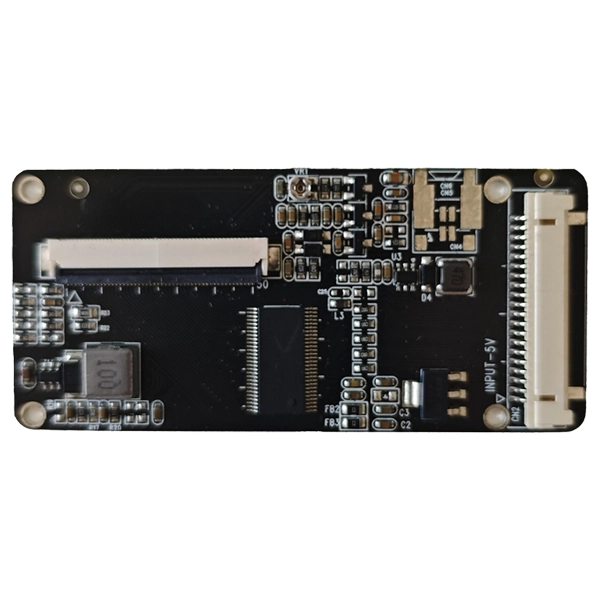

Таблата за конверзија на сигнали од LVDS во TTL работи како уред за среден интерфејс помеѓу излезниот извор на LVDS и панелот за прикажување на влезниот TTL. Плочката прима диференцијални LVDS сигнали со голема брзина, ги обработува податоците преку внатрешно коло за конверзија и излегува паралелни TTL/RGB сигнали компатибилни со LCD панелот.
Процесот на конверзија обично вклучува неколку клучни фази:
| Фаза на обработка | Функција |
|---|---|
| Прием на LVDS сигнал | Прима сигнали за диференцијална слика од контролерот на домаќинот или индустрискиот компјутер. |
| Декодирање на сигналот | Ги конвертира LVDS сериските податоци во паралелни податоци за прикажување RGB. |
| Прилагодување на времето | Одговара на барањата за тајмингот на LCD екранот, вклучувајќи часовник, синхронизација и податочни сигнали. |
| TTL излезен пренос | Испраќа конвертирани RGB сигнали до TTL-компатибилни TFT LCD панели. |
Правилно дизајнираната табла за конверзија мора да го одржува интегритетот на сигналот во текот на целиот процес. Лошиот дизајн на конверзија може да предизвика проблеми како што се треперење на сликата, неточни бои, нестабилен излез на екранот или целосен неуспех во комуникацијата.
SKY-TDM развива решенија за индустриски дисплеј вклучувајќи табли за конверзија на сигнали LVDS во TTL кои се фокусираат на стабилен пренос, оптимизиран дизајн на кола и компатибилност со различни TFT LCD апликации.
Многу производители на опрема се соочуваат со тешкотии при надградба на постоечките производи или замена на прекинатите LCD модули. Целосното редизајнирање на хардверскиот систем може да бара значителни инженерски ресурси и да ги зголеми трошоците за развој.
Таблата за конверзија на сигнали од LVDS во TTL помага во решавањето на овие вообичаени проблеми:
За производителите на OEM, производителите на медицинска опрема, компаниите за автоматизација и развивачите на вградени системи, технологијата за конверзија на интерфејс обезбедува практичен метод за продолжување на животниот циклус на производот, а истовремено одржувајќи сигурна изведба на екранот.
| Карактеристика | Инженерска корист |
|---|---|
| Индустриски дизајн на ПХБ | Ја подобрува издржливоста и стабилноста за долгорочно работење. |
| Висок интегритет на сигналот | Го намалува изобличувањето на сликата и грешките во преносот. |
| ЕМС оптимизација | Ги минимизира електромагнетните пречки во индустриски средини. |
| Флексибилна поддршка за интерфејс | Поддржува различни барања за LCD панели. |
| Прилагодена способност за развој | Овозможува прилагодување на конекторите, фирмверот и електричните параметри. |
Индустриските средини често бараат од компонентите на екранот да работат постојано при температурни промени, електричен шум и механички вибрации. Затоа, таблите за конверзија мора да бидат дизајнирани надвор од основните барања на потрошувачите.
SKY-TDM се фокусира на решенија за прикажување од индустриско ниво со опции за прилагодување за различни LCD интерфејси, резолуции, конфигурации на конекторите и барања за апликации.
Побарувачката за сигурни комуникациски решенија за приказ продолжува да расте во различни индустрии. Како што производителите на опрема ги надградуваат своите производи, потребата за поврзување на современи контролери со постоечките LCD модули станува сè поважна. Таблата за конверзија на сигнали од LVDS во TTL ја обезбедува потребната флексибилност за многу апликации за индустриски приказ.
Следниве индустрии најчесто имаат корист од оваа технологија:
| Поле за апликација | Барања за прикажување | Улогата на одборот за конверзија на LVDS во TTL |
|---|---|---|
| Опрема за индустриска автоматизација | Стабилен излез на екранот, долги работни часови, висока доверливост | Ги поврзува индустриските контролери со операторски дисплеи базирани на TTL |
| Медицинска опрема | Јасен квалитет на сликата и постојани перформанси | Поддржува надградби на екранот без промена на целосниот дизајн на системот |
| Транспортни системи | Отпорност на вибрации и пречки во околината | Одржува сигурна комуникација помеѓу контролните единици и екраните |
| Вградени системи | Компактен дизајн и флексибилна интеграција | Обезбедува компатибилност на интерфејсот помеѓу различни хардверски платформи |
| Терминали за самопослужување | Континуирано работење и кориснички интерфејси | Овозможува ефикасна замена и одржување на екранот |
За производителите на опрема, замената на екранот не е секогаш толку едноставна како изборот на нов LCD панел. Различни панели може да имаат различни формати на сигнали, дефиниции на пинови, параметри за време и барања за напон. Таблата за конверзија делува како мост помеѓу различни технологии, помагајќи им на инженерите да избегнат непотребна работа за редизајнирање.
Во проектите за индустриска автоматизација, на пример, контролорот веќе може да обезбеди излез LVDS додека избраниот TFT дисплеј бара TTL влез. Наместо да го менуваат хардверот на контролорот, инженерите можат да интегрираат табла за конверзија на сигнал од LVDS во TTL за да постигнат компатибилност брзо и ефикасно.
Изборот на правилната табла за конверзија бара внимателна евалуација на техничките спецификации. Соодветното решение не само што треба да ги конвертира сигналите туку и да обезбеди долгорочна сигурност и компатибилност со целиот систем на прикажување.
Следниве фактори треба да се земат предвид пред да се купат:
| Фактор на селекција | Важни размислувања |
|---|---|
| Компатибилност со LCD панели | Потврдете го поддржаниот LCD модел, резолуцијата, типот на интерфејсот и форматот на сигналот. |
| Тип на влезен сигнал | Проверете ја конфигурацијата на каналот LVDS, нивото на напон и барањата за пренос. |
| Излезен интерфејс | Осигурете се дека излезот TTL/RGB одговара на дефиницијата на конекторот на LCD панелот. |
| Барања за моќност | Потврдете ги спецификациите за работен напон и потрошувачка на енергија. |
| Услови на животната средина | Размислете за температурниот опсег, отпорноста на вибрации и околината за примена. |
| Поддршка за приспособување | Изберете добавувачи способни да ги приспособат хардверските и софтверските параметри. |
Честа грешка за време на интеграцијата на системот е изборот на табла за конверзија врз основа само на изгледот на конекторот. Два дисплеи може да користат слични конектори, но имаат сосема различни електрични карактеристики. Неправилното совпаѓање може да доведе до нестабилни слики, ненормални бои или оштетување на хардверот.
Професионалните добавувачи како што е SKY-TDM обезбедуваат техничка поддршка за да им помогнат на клиентите да идентификуваат соодветни решенија за конверзија според нивните спецификации на екранот и барањата на проектот.
При дизајнирање или надградба на систем за прикажување, инженерите може да размислат дали директно да го поврзат контролерот со компатибилен LCD панел или да користат решение за конверзија на сигналот. Разбирањето на разликите им помага на производителите да донесат подобри одлуки.
| Ставка за споредба | Директно поврзување со LCD екран | Табла за конверзија на сигнал од LVDS во TTL |
|---|---|---|
| Флексибилност на хардверот | Ограничено на соодветни типови интерфејси | Поддржува врска помеѓу различни интерфејси |
| Надградба на производот | Може да бара замена на контролорот | Дозволува постоечкиот хардвер да продолжи да работи |
| Трошоци за развој | Повисоко кога е потребен редизајн | Пониски бидејќи постоечките системи може повторно да се користат |
| Инженерско време | Подолг циклус на развој | Побрз процес на интеграција |
| Опсег на апликација | Погоден за нови системи за совпаѓање | Идеален за надградби и приспособени проекти |
За нови производи со целосно усогласени компоненти, директно поврзување може да биде соодветна опција. Сепак, за надградба на опрема, проекти за замена и приспособени индустриски апликации, таблата за конверзија на сигнали од LVDS во TTL нуди поголема флексибилност.
Оваа технологија е особено вредна кога производителите треба да ги одржуваат постојните структури на производи додека ги подобруваат перформансите на екранот или го продолжуваат работниот век на опремата.
Таблата за конверзија на сигнали од LVDS во TTL е уред за електронски интерфејс кој ги конвертира сигналите на екранот LVDS во сигнали TTL/RGB. Овозможува излезните контролери на LVDS да комуницираат со LCD панели компатибилни со TTL.
Индустриската опрема често користи различни генерации на технологија за прикажување. Таблите за конверзија ги решаваат проблемите со компатибилноста помеѓу контролорите и LCD панелите, намалувајќи ги барањата за редизајн и подобрувајќи ја флексибилноста на системот.
Не. Различни LCD панели имаат различни резолуции, параметри за тајминг, дефиниции на конектори и електрични барања. Соодветната табла за конверзија мора да одговара на специфичниот модел на екранот и спецификациите на системот.
Неправилното совпаѓање може да резултира со треперење на екранот, исчезнати бои, ненормален приказ на сликата, нестабилна работа или можно оштетување на поврзаните компоненти. Правилната техничка проверка е од суштинско значење пред инсталацијата.
Да. SKY-TDM поддржува приспособени решенија за индустриски приказ според барањата на клиентите, вклучително и конфигурација на интерфејсот, компатибилност со LCD и прилагодувања специфични за апликацијата.
Оваа технологија е широко користена во индустриска автоматизација, медицинска опрема, транспортни системи, вградени уреди, контролни панели и други апликации кои бараат сигурна интеграција на екранот.
Таблата за конверзија на сигнали од LVDS во TTL игра важна улога во решавањето на предизвиците за компатибилност на екранот во современите индустриски системи. Со конвертирање на LVDS сигналите во TTL излези, им овозможува на производителите да поврзуваат различни генерации на хардвер, да ги поедностават надградбите на производите, да ги намалат трошоците за развој и да ја подобрат флексибилноста на системот.
За инженерите кои работат на индустриска опрема, изборот на правилното решение за конверзија бара внимателно разгледување на спецификациите на LCD екранот, компатибилноста на сигналот, работната средина и барањата за прилагодување. Сигурната табла за конверзија треба да обезбеди стабилен пренос, силна компатибилност и долгорочни перформанси.
SKY-TDMспецијализирана за решенија за индустриски екрани и обезбедува сигурни производи од таблата за конверзија на сигнали од LVDS во TTL дизајнирани за различни барања за апликации. Со професионално техничко искуство и приспособени можности за поддршка, SKY-TDM им помага на клиентите да постигнат ефикасна и стабилна интеграција на екранот.
Ако барате сигурно решение од таблата за конверзија на сигнали LVDS во TTL за вашиот проект за индустриски приказ, SKY-TDM може да обезбеди професионална помош и приспособени опции. Ве моламконтактирајте со насденес за да разговарате за вашите барања и да го пронајдете вистинското решение за конверзија на екранот за вашата апликација.
