Панели на допир многу повеќе од проѕирна површина. Неговата внатрешна структура, спроводливите материјали, прецизноста на производството и електричниот дизајн одредуваат дали може да работи сигурно и стабилно во реални апликации.
За производителите на индустриска опрема, изборот на вистинската индустриска табла на допир оди подалеку од едноставно споредување на големини на екранот или интерфејси. За да се обезбеди стабилна работа во сложени средини, од суштинско значење е да се разбере како принципите на работа, процесите на производство и структурниот дизајн на панелот на допир влијаат на издржливоста, прецизноста и долгорочната оперативна стабилност на производот.
SKY-TDMпрвенствено обезбедува приспособени решенија за панели на допир за индустриски контролни системи, медицинска опрема, автомобилска електроника, киосци за самопослужување и други апликации кои бараат сигурна интеракција човек-машина.
Нашето портфолио на производи вклучува проектирани капацитивни (PCAP) панели на допир, како и резистивни панели на допир со 4 жици, 5 жици и 8 жици. Секоја технологија има свои уникатни принципи на работа, структурни дизајни и производни процеси, што ги прави погодни за различни области на примена.
Панелите на допир PCAP (Проектирани капацитивни) постигнуваат прецизна контрола на допир со детектирање на промени во електричното поле, додека резистивните панели на допир го постигнуваат тоа со откривање на варијации на електричниот сигнал предизвикани од физичкиот контакт помеѓу проводните слоеви.
Иако и двете технологии им овозможуваат на корисниците директно да комуницираат со екранот, тие значително се разликуваат во однос на материјалите, конфигурациите на електродите и процесите на склопување.

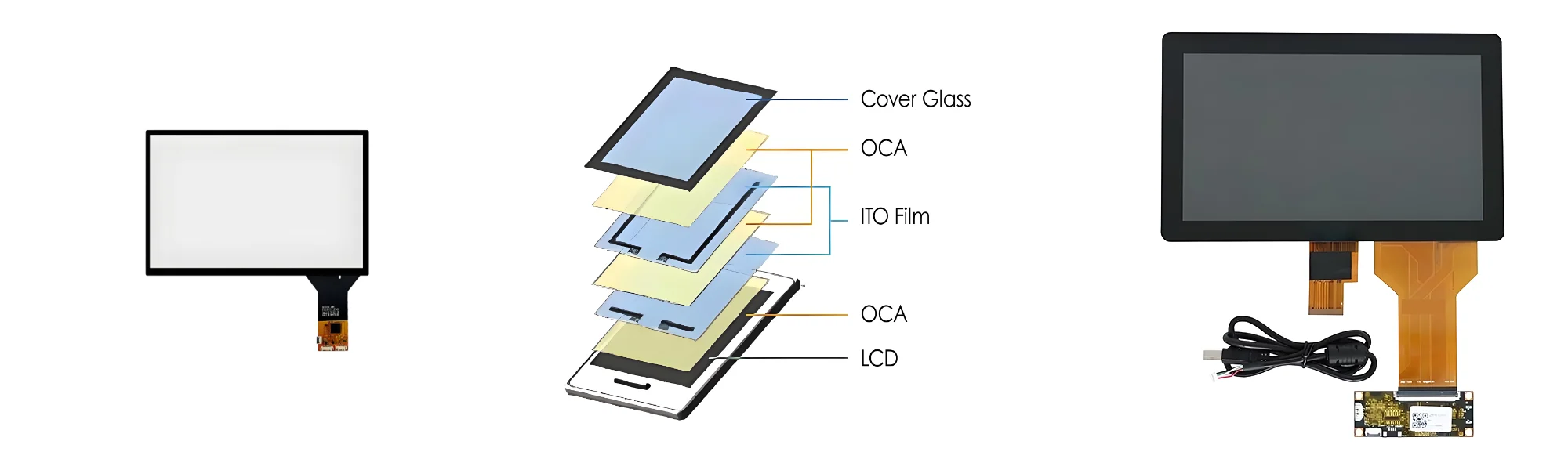

Структурата на PCAP панелот на допир се состои од следниве компоненти:
● Покријте стакло или други соодветни компоненти на површината за покривање
● Транспарентни спроводливи електродни слоеви
● Изолациски и потпорни материјали (на пр., OCA, SCA)
● Флексибилни печатени кола (FPC)
l Табла за контролер на екран на допир
Секоја конфигурација нуди различни компромиси меѓу оптичките перформанси, механичките својства, дебелината и цената, што ги прави прилагодливи на различни сценарија на апликацијата.

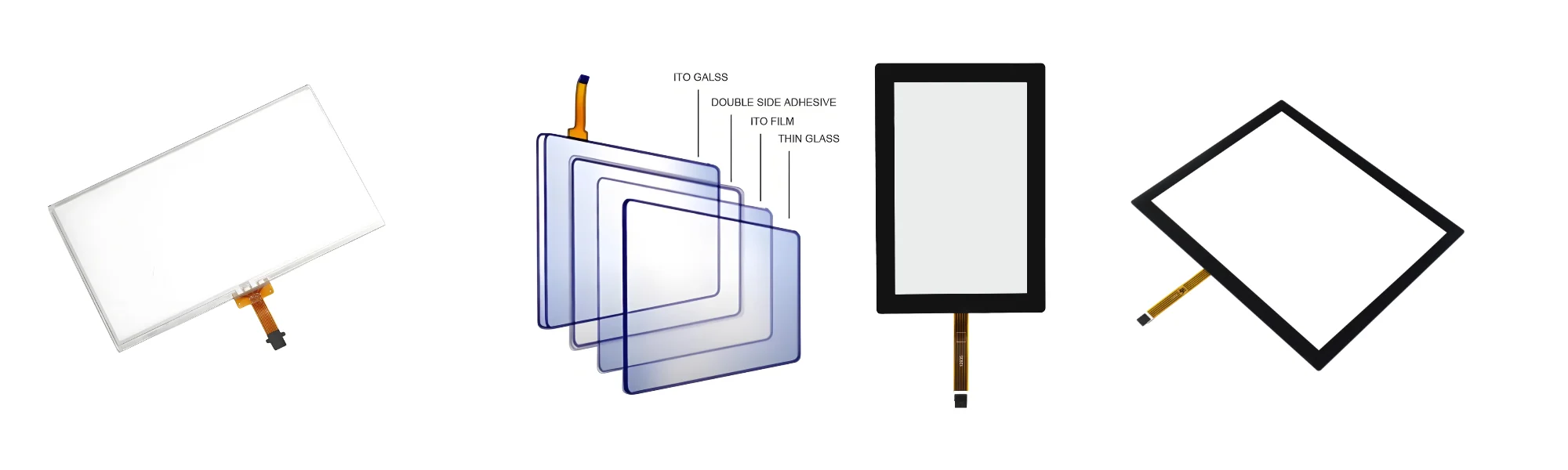

Структурата на отпорен панел на допир вообичаено се состои од два проводни слоја одделени со микроскопски изолациони точки.
Горниот слој е обично флексибилен филм обложен со проѕирен проводен материјал, додека долниот слој е стакло или друга подлога со проводен слој.
Кога корисникот ја притиска површината на екранот, горниот слој се деформира за да дојде во контакт со долниот проводен слој. Контролорот потоа ги мери добиените електрични сигнали за да ја одреди точната локација на допир.
Во зависност од специфичните барања на дизајнот, може да вклучи и заштитни облоги, рабови, флексибилни кабли и компоненти за механичка поддршка.
Овој принцип на работа базиран на притисок не само што им овозможува на резистивните екрани на допир да поддржуваат работа со голи раце, туку и ги прави компатибилни со ракување со ракавици и употреба на соодветни пенкала или тврди предмети.
Производството на PCAP капацитивни панели на допир бара прецизна контрола врз проводните траги, оптичките површини, точноста на порамнувањето и електричните врски.
Иако процесот на производство варира во зависност од материјалите на сензорот и структурниот дизајн, главните фази на производство обично ги вклучуваат следните чекори.
Процесот на производство вклучува проверка на стаклото за покривање, подлогите на сензорите, проѕирните спроводливи материјали, флексибилните печатени кола (FPC), лепливи ленти и други компоненти. Квалитетот на материјалот директно влијае на оптичката јасност, електричните перформанси, доверливоста на ламинацијата и механичката сила на финалниот производ. За индустриски проекти, изборот на материјал се одредува врз основа на работната средина на опремата и механичките барања.
Во зависност од барањата на дизајнот, стаклото за покривање се подложува на процеси како што се сечење, брусење на рабовите, дупчење, полирање и хемиско зајакнување. Може да се применат и прилагодени рабови со свилен екран, логоа, украсни обрасци и карактеристики за монтирање. Во зависност од компатибилноста на избраните материјали и дизајн, може да се применат површински третмани како што се Anti-Glare (AG), Anti-reflection (AR), Anti-Fingerprint (AF) и премази против дамки. Овие третмани му помагаат на екранот на допир да се прилагоди на различни услови на осветлување, процедури за чистење и естетски барања.
Капацитивните сензори содржат проѕирни спроводливи електроди распоредени во специфични низи за да ги детектираат промените на капацитетот. Шемите за трага на електродата и дизајните на насочување одредуваат како сигналите на допир се откриваат и се пренесуваат до контролорот.
Во зависност од технологијата на сензорот, процесот на производство може да вклучува фотолитографија, ласерска обработка, печатење или други соодветни методи. Прецизноста на производството е критична, бидејќи дефектите во проводните траги може негативно да влијаат на перформансите на допир и конзистентноста на производот.
Сензорот мора да биде електрично поврзан со контролорот на допир преку FPC. Процесот на лепење бара прецизно усогласување и контролирани услови за обработка. Сигурните електрични врски помагаат да се минимизираат дефектите на поврзувањето и да се обезбеди стабилна комуникација помеѓу сензорот и контролерот.
Стаклото на капакот и сензорот се ламинирани заедно со користење на соодветно проѕирно лепило. Квалитетот на ламинацијата директно влијае на изгледот, оптичките перформанси и механичкиот интегритет на производот. За време на производството, прашината, меурчињата, отстапувањата на порамнувањето и дефектите на лепилото мора строго да се контролираат.
Завршените PCAP капацитивни панели на допир се подложени на инспекции за изгледот, одговорот на допир, континуитетот на електродата и компатибилноста со целниот контролер. За конкретни проекти, дополнителното тестирање може да вклучува перформанси со повеќе допир, работа со ракавици, работа со пречки на вода, работа со широка температура и тестирање на електромагнетна компатибилност (EMC).
Изборот на материјали првенствено треба да се заснова на сценариото на апликацијата за да се избегне претерано инженерство и непотребно зголемување на трошоците. Овие напредни тестови не треба да се земаат како стандардни конфигурации за секој PCAP панел на допир.
Отпорен панел на допир со 4 жици обично се состои од флексибилен врвен проводен филм и долна спроводлива подлога, одделени со изолациони точки на растојание.
Во заеднички дизајн, долната подлога ги носи електродите на X-оската, додека горниот филм ги носи електродите на оската Y. Кога притисокот ги доведува во контакт двете спроводливи површини, контролорот применува напон на соодветниот сет на електроди и ги мери добиените сигнали за да ги пресмета координатите на допир. Процесот на производство обично вклучува:
● Подготовка на материјали: Избор на PET филмови, спроводливи подлоги, материјали за разделување, лепливи ленти и флексибилни печатени кола (FPC) врз основа на спецификациите на панелот.
● Обработка на спроводливи слоеви: Користење на соодветни производни процеси за производство на отпорни површини и електроди.
● Формирање на точки за растојание: Печатење униформни изолациони точки на проводната подлога за да се осигура дека проводните слоеви остануваат одвоени кога панелот не се притиска.
● Свила-скрининг и периферна обработка: Производство на украсни рабови, изолациски обрасци или други специфицирани карактеристики по потреба.
● Ламиниране и склопување: Порамнување и склопување на горниот филм и долната подлога додека се одржува потребното растојание и механички карактеристики.
● Поврзување и проверка на FPC: Завршување на електричните приклучоци, проследено со инспекции за координати, отпор, изглед и функционалност.
Отпорен панел на допир со 4 жици е високо исплатливо решение.
Отпорен панел на допир со 5 жици има различна конфигурација на електродата во споредба со верзијата со 4 жици. Во типичен дизајн, долната спроводлива подлога служи како сензорна површина, со електроди на четирите агли кои го воспоставуваат мерното електрично поле, додека горниот спроводлив филм првенствено делува како слој за чувствителност на напон.
Отпорен панел на допир со 8 жици се надоврзува на традиционалната архитектура со 4 жици со додавање дополнителни врски за да се постигнат постабилни електрични мерења.
Изборот на соодветен екран на допир зависи од специфичното сценарио на апликацијата:
Отпорните панели на допир со 4 жици се најпогодни за апликации со строги ограничувања на трошоците.
Отпорните панели на допир со 5 жици се многу идеални за индустриски апликации кои вклучуваат операции со висока фреквенција, чести контакти и очекуван долг работен век.
Отпорните панели на допир со 8 жици се погодни за сурови средини каде што е потребна супериорна стабилност.
Различни индустриски средини имаат различни барања за комбинација на перформанси на допир, издржливост, оптички квалитет и оперативна флексибилност.
Индустриска автоматизација и интерфејси човек-машина (HMI)
Индустриските контролни панели обично бараат стабилен одговор на допир, сигурна работа и компатибилност со системите за контрола на опремата.
PCAP екраните на допир се идеални за интерфејси кои бараат стаклена површина, интуитивно ракување и можности за повеќекратен допир. Спротивно на тоа, резистивната технологија е погодна за апликации кои бараат влез базиран на притисок или компатибилност со различни ракавици и игла.
Медицинска опрема
Медицинските инструменти бараат површини кои се лесни за чистење, контролирани механички димензии и сигурен одговор на допир.
Панелите на допир PCAP се карактеризираат со мазен стаклен дизајн на предната плоча, додека отпорните панели се добро прилагодени за инструменти каде што влезот на притисок и компатибилноста со специјални алатки за покажување се приоритет.
Киосци за самопослужување и индустриска опрема
Киосците за самопослужување, вендинг машините, печатачите и интерфејсите на опремата може да бараат приспособено стакло за покривање, димензии на монтирање, рутирање на FPC и компатибилност на контролорот.
PCAP панелите на допир обезбедуваат модерно корисничко искуство, додека отпорната технологија е подобро прилагодена за апликации со специфични барања за влез или строги ограничувања на трошоците.
Транспорт и надворешна опрема
Железничките системи, поморската електроника, станиците за полнење и контролните терминали на отворено често се соочуваат со предизвици како што се температурни флуктуации, влага, вибрации или висока амбиентална светлина.
Во овие апликации, екранот на допир мора да се оценува како составен дел од целокупниот систем. Фактори како стаклото на капакот, дизајнот на заптивањето, лепилата, поставките на контролорот, осветленоста на екранот и методите на механичко монтирање, сите влијаат на севкупната доверливост.
Без разлика дали се користи PCAP или резистивна технологија, не може да се претпостави дека тие инхерентно поседуваат водоотпорни, читливи од сончева светлина или способности за заштита на животната средина без соодветен дизајн и валидација.
При изборот на соодветен добавувач, се препорачува да се земат предвид следниве фактори:
● Искуство во PCAP и резистивни структури на панели на допир
● Достапност на отпорни конфигурации со 4, 5 и 8 жици
● Способност за избор на материјали и структурно прилагодување
● Контрола на процесот врз изработката на сензорите, свила-скрининг, ламиниране и склопување
● Компатибилност со FPC и контролери на допир
● Точност на димензиите, заедно со сеопфатни записи и процедури за контрола на квалитетот
● Поддршка за прототип и конзистентност на масовното производство
● Техничка комуникациска ефикасност и долгорочна способност за снабдување
Обезбедуваме приспособени решенија за панели на допир за OEM и ODM проекти, помагајќи им на клиентите во сеопфатна проценка на структурите на панелите на допир, материјалите, димензиите, електричните врски и барањата за апликација.
Без разлика дали ви се потребни PCAP капацитивни панели на допир или резистивни панели на допир со 4, 5 и 8 жици, можеме да го избереме оптималното механичко решение кое ги задоволува функционалните, механичките и еколошките барања на вашата опрема.
Добредојдовте на контактSKY-TDMда разговараме за PCAP капацитивните панели на допир, 4-жичните, 5-жичните и 8-жичните резистивни панели на допир и дозволете ни да приспособиме решение за панел на допир за вашиот следен проект.
